Пилотные гидролинии (4-4)[EU] — HITACHI SCX700-C3
Заводская схема «Пилотные гидролинии (4-4)[EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

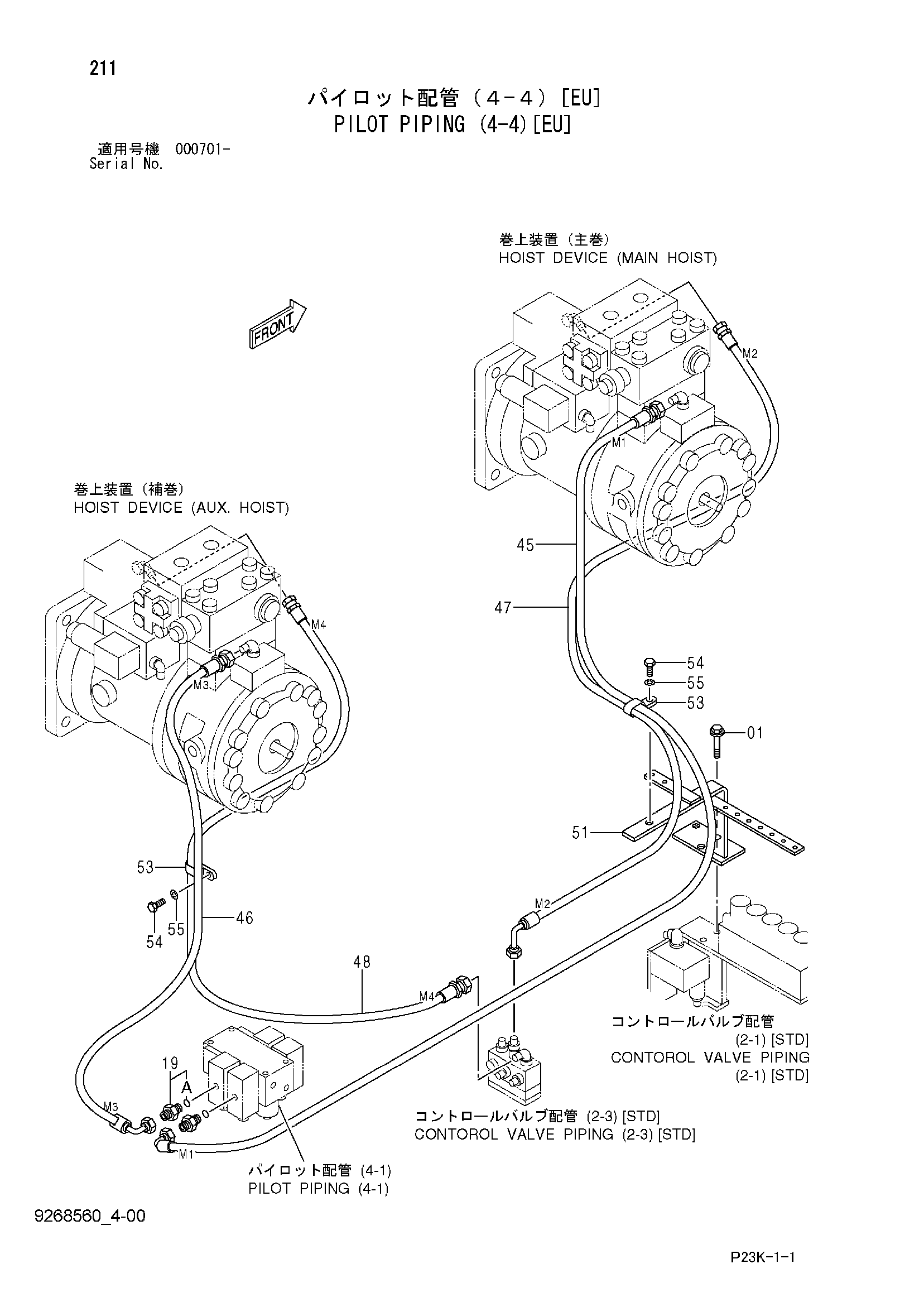

![Схема Пилотные гидролинии (4-4)[EU] HITACHI SCX700-C3](/catalog-drawings/09/09b55c89-ada5-44a5-b274-566fd262104d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 19 | 4200466 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4650181 | Нейлоновый шланг (M1) | 1 |
| 46 | 4650183 | Нейлоновый шланг (M3) | 1 |
| 47 | 4656458 | Нейлоновый шланг (M2) | 1 |
| 48 | 4660059 | Нейлоновый шланг (M4) | 1 |
| 51 | 8078340 | Кронштейн | 1 |
| 53 | 4190292 | Зажим | 2 |
| 54 | J901016 | Болт | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
