Стрела ограничитель — HITACHI SCX700-C3

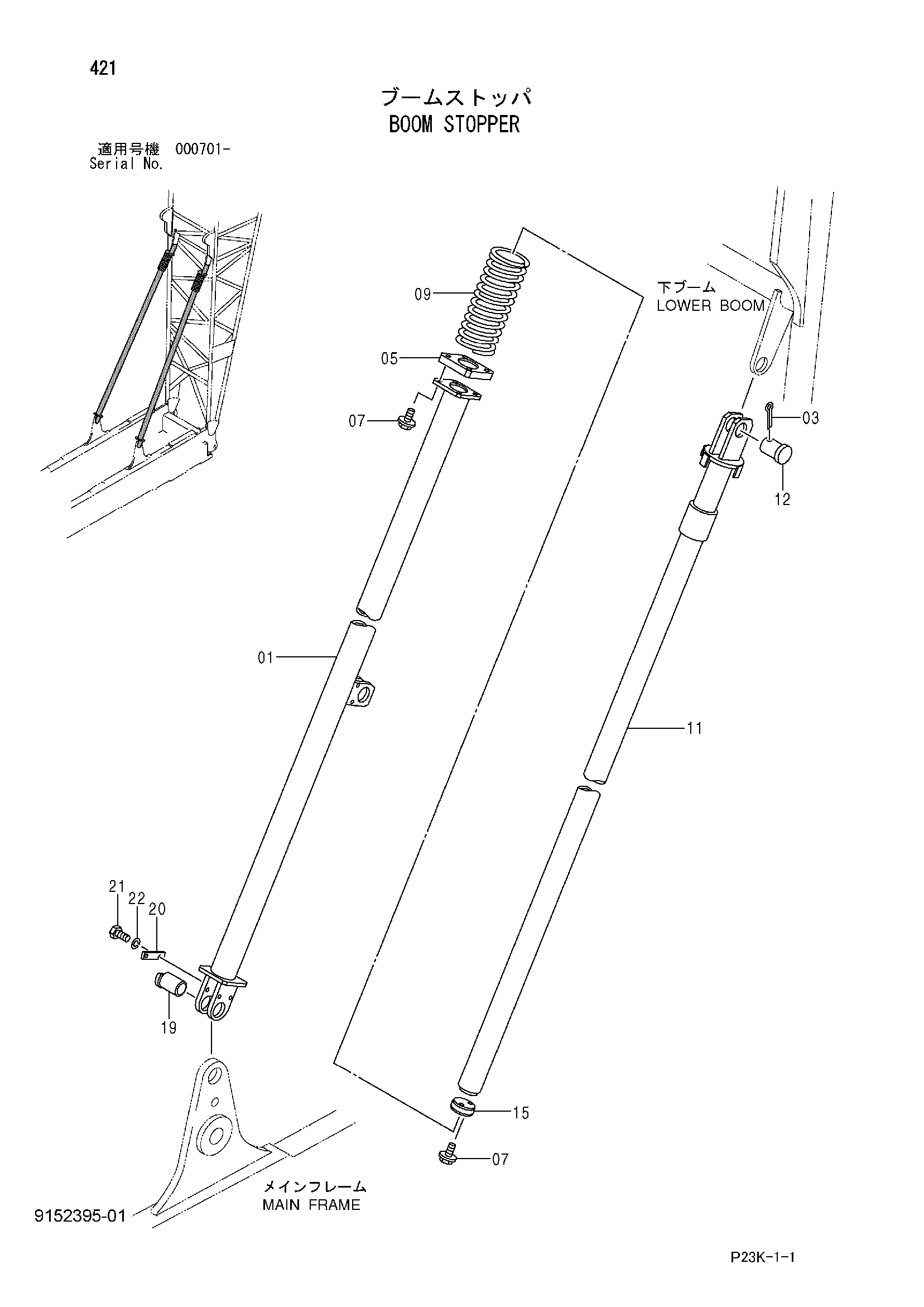

Заводская схема «Стрела ограничитель» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8065914 | Опора наружный | 1 |
| 03 | A761090 | Шплинт | 1 |
| 05 | 4368394 | Пластина | 1 |
| 07 | J271240 | Болт с шайбой | 6 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4190793 | Пружина | 1 |
| 11 | 8065915 | Опора внутренний | 1 |
| 12 | 4310222 | Палец | 1 |
| 15 | 4371177 | Пластина скольжение | 1 |
| 19 | 4378130 | Палец | 1 |
| 20 | X4246 | Стопорная пластина | 1 |
| 21 | J901225 | Болт | 2 |
| 22 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
