Гусеничная рама [STD] — HITACHI SCX700-C3

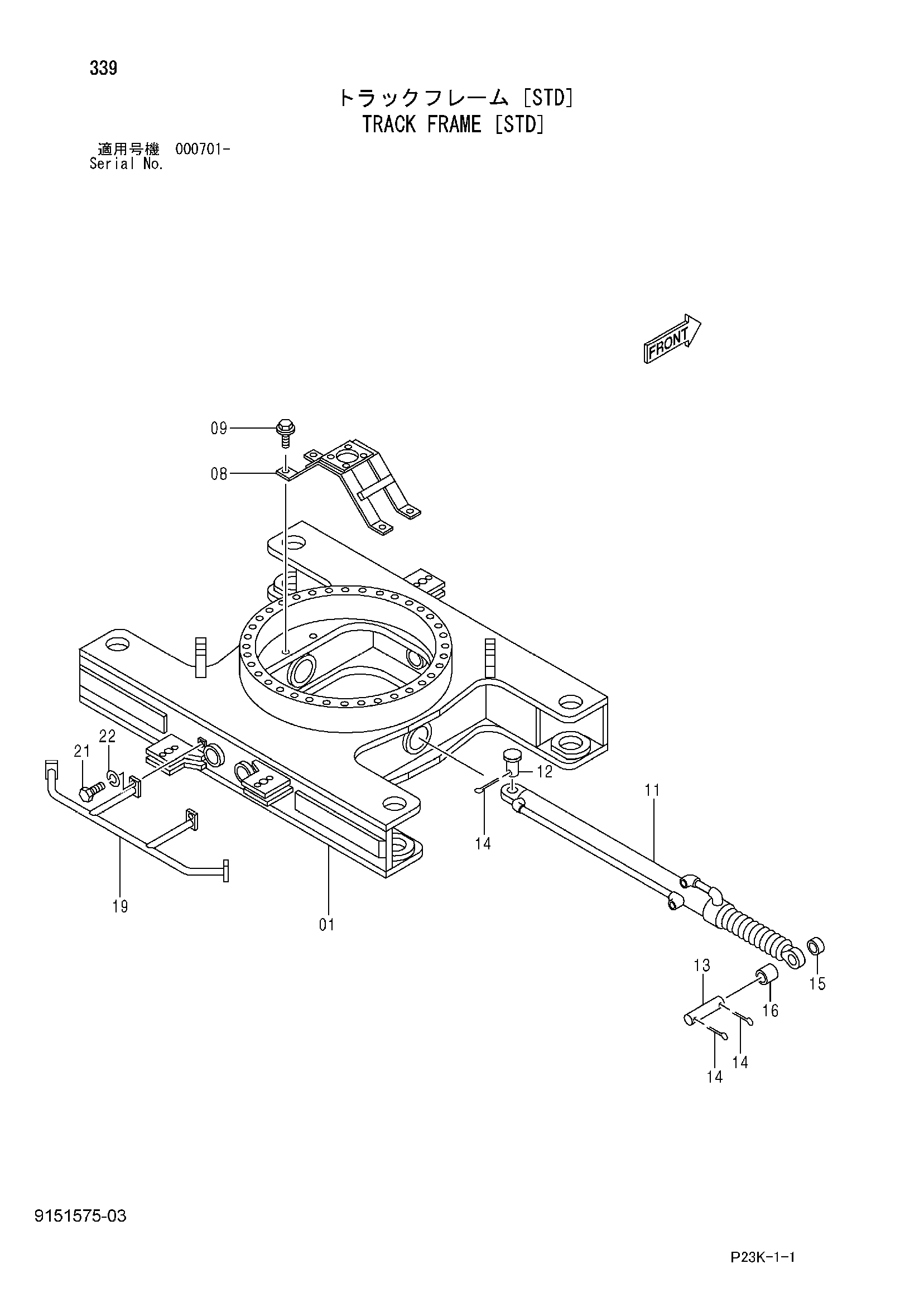

Заводская схема «Гусеничная рама [STD]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная рама [STD] HITACHI SCX700-C3](/catalog-drawings/16/1665ce7d-2260-4202-ba37-d655c315eae1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6020461 | Гусеничная рама | 1 |
| 08 | 8063414 | Кронштейн | 1 |
| 09 | J271235 | Болт с шайбой | 4 |
| 09A | J901235 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4612290 | Гидроцилиндр. масляный | 1 |
| 12 | 4369832 | Палец | 1 |
| 13 | 4369884 | Палец | 1 |
| 14 | A761000 | Шплинт | 3 |
| 15 | 4371064 | Проставка | 1 |
| 16 | 4371065 | Проставка | 1 |
| 19 | 8073249 | Опора | 1 |
| 21 | J912045 | Болт | 2 |
| 22 | A590920 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
