Ход рычаг [EU] — HITACHI SCX700-C3

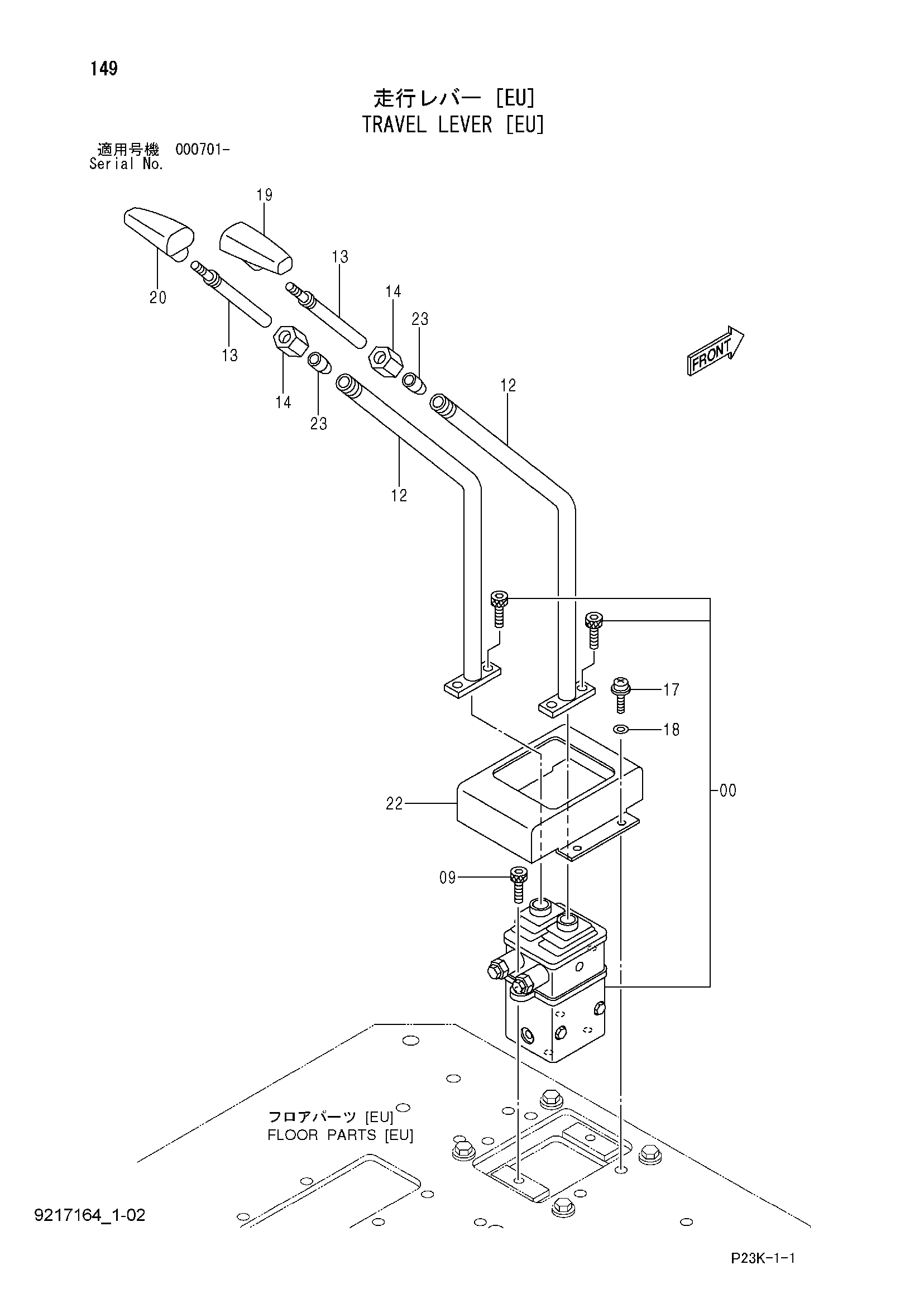

Заводская схема «Ход рычаг [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4357306	Пилотный клапан	1
09	M341030	Болт с внутренним шестигранником	2
12	9745382	Рычаг	2
13	9745381	Рычаг	2
14	4335359	Замок	2
17	J450620	Винт с шайбой	4
18	A590106	Плоская шайба	4
19	2030249	Рукоятка	1
20	2030254	Рукоятка	1
22	3089512	Крышка	1
23	4341550	Ограничитель	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
