Центральный коллектор группа [EU] — HITACHI SCX700-C3

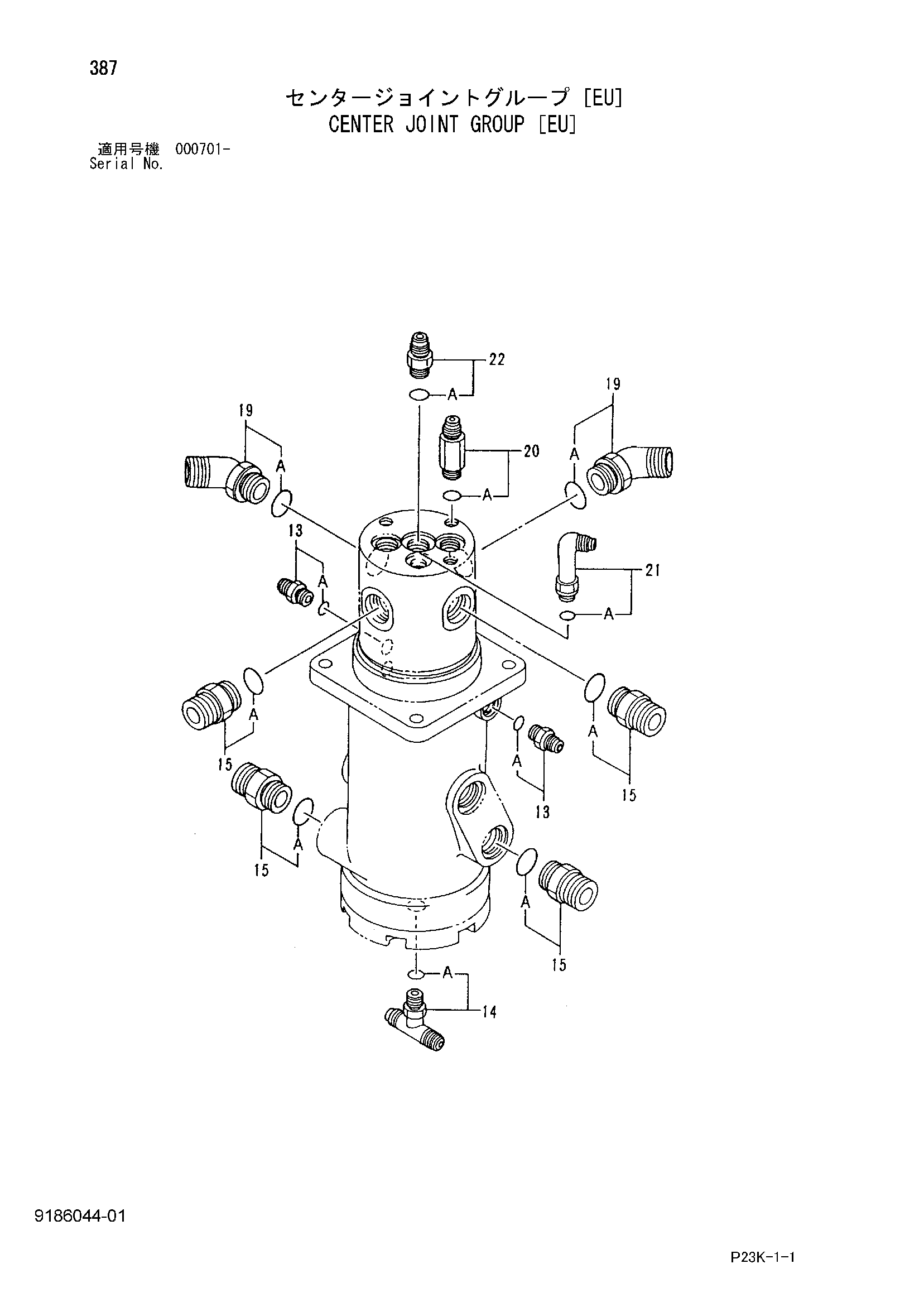

Заводская схема «Центральный коллектор группа [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Центральный коллектор группа [EU] HITACHI SCX700-C3](/catalog-drawings/15/15c0faca-fa36-466d-a6c9-336a5cf6ec12.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4200465 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852544 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4139973 | Адаптер | 6 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4173020 | Угловой штуцер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4359103 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4278442 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4210361 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
