Тормоз педаль (1)(третий барабан) — HITACHI SCX700-C3

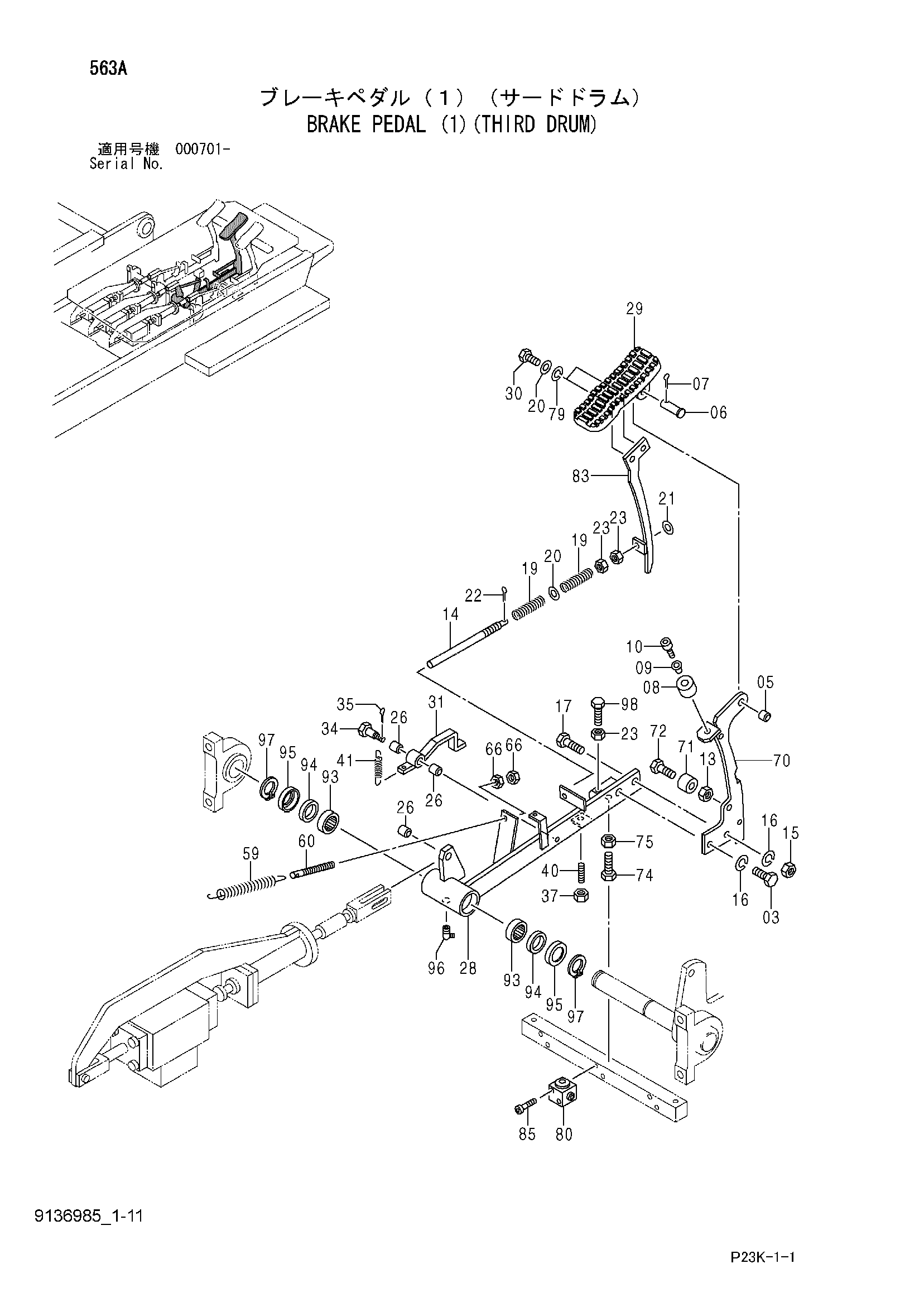

Заводская схема «Тормоз педаль (1)(третий барабан)» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J901430 | Болт | 1 |
| 05 | 4317791 | Втулка | 1 |
| 06 | 4316917 | Палец | 1 |
| 07 | A764020 | Шплинт | 1 |
| 08 | 4317574 | Резиновая подушка | 1 |
| 09 | 4317526 | Проставка | 1 |
| 10 | M340816 | Болт с внутренним шестигранником | 1 |
| 13 | J950012 | Гайка | 1 |
| 14 | 4348442 | Шток | 1 |
| 15 | J950014 | Гайка | 1 |
| 16 | A590914 | Пружинная шайба | 2 |
| 17 | J901440 | Болт | 1 |
| 19 | 41626 | Пружина | 2 |
| 20 | A590110 | Плоская шайба | 3 |
| 21 | A590106 | Плоская шайба | 1 |
| 22 | A761610 | Шплинт | 1 |
| 23 | J950010 | Гайка | 3 |
| 26 | 4316918 | Втулка | 4 |
| 28 | 8070525 | Рычаг | 1 |
| 29 | 2045481 | Педаль | 1 |
| 30 | J241025 | Болт | 2 |
| 31 | 9746172 | Рычаг | 1 |
| 34 | 4339011 | Болт | 1 |
| 35 | A763016 | Шплинт | 1 |
| 37 | M500807 | Гайка | 1 |
| 40 | M000830 | Установочный винт | 1 |
| 41 | 4363093 | Пружина | 1 |
| 59 | 4391000 | Пружина | 1 |
| 60 | 4396808 | Шток | 1 |
| 66 | J950010 | Гайка | 2 |
| 70 | 8069745 | Рычаг | 1 |
| 71 | 4391033 | Резиновая подушка | 1 |
| 72 | J901240 | Болт | 1 |
| 74 | J901440 | Болт | 1 |
| 75 | J950014 | Гайка | 1 |
| 79 | A590910 | Пружинная шайба | 2 |
| 80 | 4365304 | Пилотный клапан | 1 |
| 83 | 8072382 | Рычаг блокировка | 1 |
| 85 | M340650 | Болт с внутренним шестигранником | 2 |
| 93 | 944503 | Игольчатый подшипник | 2 |
| 94 | 47469 | Уплотнение | 2 |
| 95 | 445076 | Крышка | 2 |
| 96 | J75581 | Пресс-маслёнка | 1 |
| 97 | 929231 | Кольцо | 2 |
| 98 | M261045 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
