Пилотные гидролинии (8)[EU] — HITACHI SCX700-C3

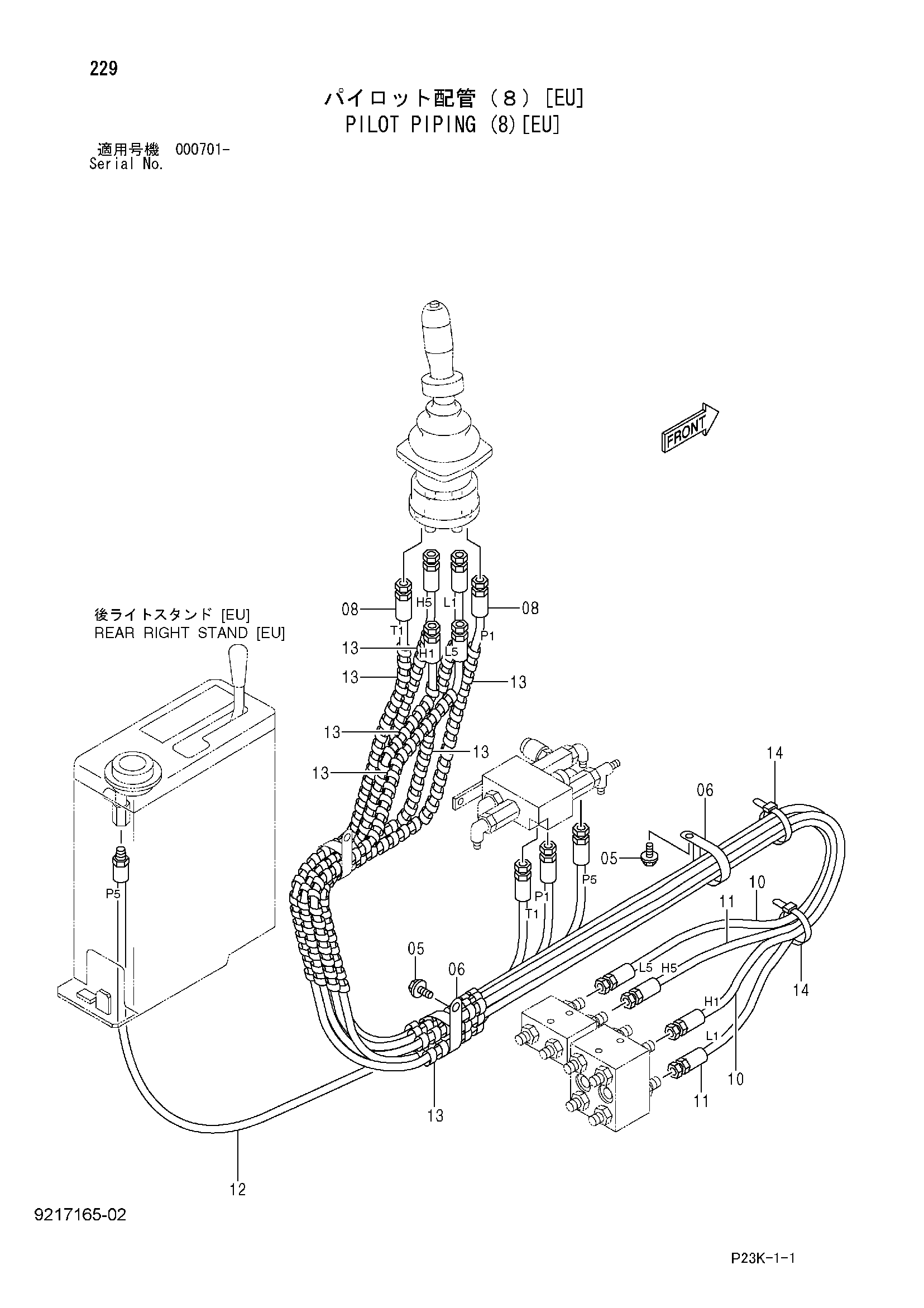

Заводская схема «Пилотные гидролинии (8)[EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	J271020	Болт с шайбой	2
05A	J901020	Болт	1
05B	J222010	Шайба	1
06	4193848	Зажим	2
08	4319150	Шланг (P1, T1)	2
10	4357986	Шланг (H1, L5)	2
11	4357987	Шланг (L1, H5)	2
12	4330791	Нейлоновый шланг (P5)	1
13	4133527	Защитный кожух	6
14	4121859	Ленточный зажим	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
