Гидрораспределитель трубопроводы (2-4) [STD] — HITACHI SCX700-C3
Заводская схема «Гидрораспределитель трубопроводы (2-4) [STD]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

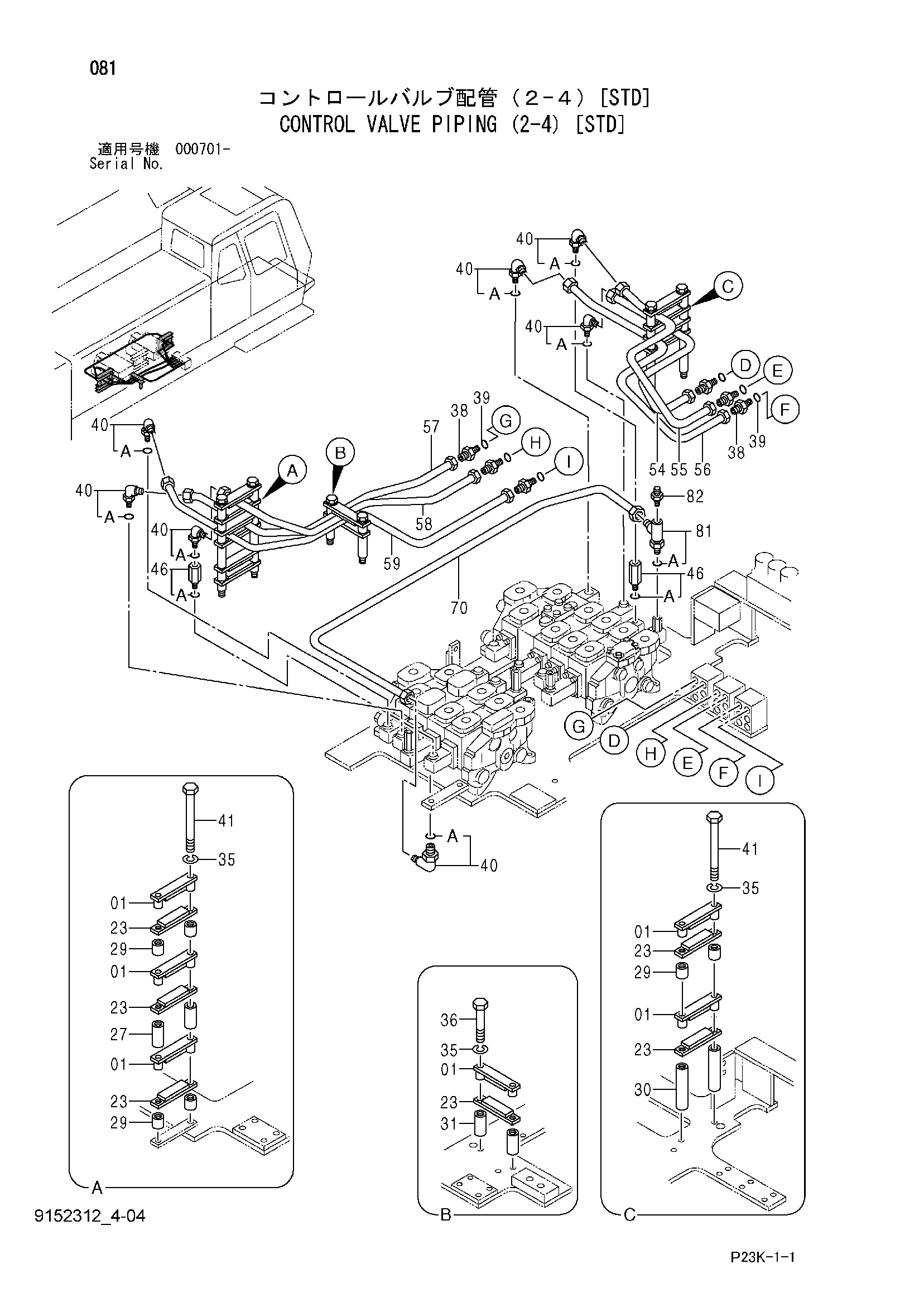

![Схема Гидрораспределитель трубопроводы (2-4) [STD] HITACHI SCX700-C3](/catalog-drawings/81/815e1d5e-2148-4b86-9ce7-76171fa47695.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9740681 | Хомут | 6 |
| 23 | 9741175 | Хомут | 6 |
| 27 | 4314042 | Проставка | 2 |
| 29 | 4314044 | Проставка | 6 |
| 30 | 4314045 | Проставка | 2 |
| 31 | 4313965 | Проставка | 2 |
| 35 | A590910 | Пружинная шайба | 6 |
| 36 | J901002 | Болт | 2 |
| 38 | 4317623 | Штуцер трубки | 6 |
| 39 | 964255 | Уплотнительное кольцо | 6 |
| 40 | 4317622 | Штуцер трубки | 7 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4379607 | Болт | 4 |
| 46 | 4342964 | Переходник | 2 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 3076202 | Трубка | 1 |
| 55 | 3071036 | Трубка | 1 |
| 56 | 3076203 | Трубка | 1 |
| 57 | 3064723 | Трубка | 1 |
| 58 | 3071037 | Трубка | 1 |
| 59 | 3064725 | Трубка | 1 |
| 70 | 3076190 | Трубка | 1 |
| 81 | 4350029 | Штуцер трубки | 1 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4346128 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
