Пилотные гидролинии (левый)[EU] — HITACHI SCX700-C3
Заводская схема «Пилотные гидролинии (левый)[EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

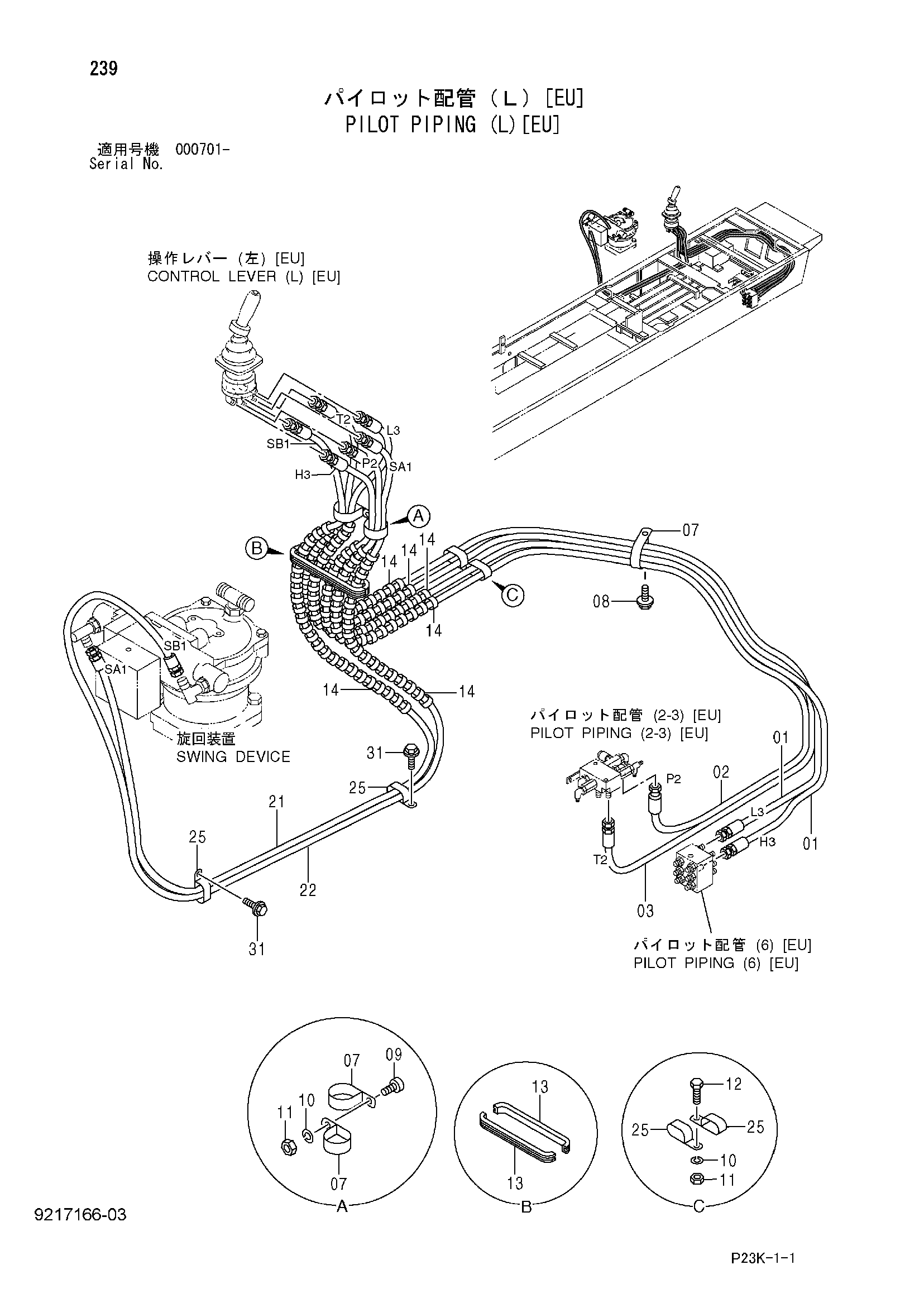

![Схема Пилотные гидролинии (левый)[EU] HITACHI SCX700-C3](/catalog-drawings/b6/b61c4e99-6838-4438-a31f-807d28dd9a7d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4357987 | Шланг | 2 |
| 02 | 4390223 | Шланг | 1 |
| 03 | 4357989 | Шланг | 1 |
| 07 | 4190264 | Зажим | 3 |
| 08 | J271020 | Болт с шайбой | 1 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4330985 | Болт | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | J950010 | Гайка | 2 |
| 12 | J901030 | Болт | 1 |
| 13 | 4171749 | Защитный кожух | 2 |
| 14 | 4044420 | Защитный кожух | 6 |
| 21 | 4370728 | Шланг | 1 |
| 22 | 4375305 | Шланг | 1 |
| 25 | 4190292 | Зажим | 4 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
