Направляющая каток (третий барабан) — HITACHI SCX700-C3

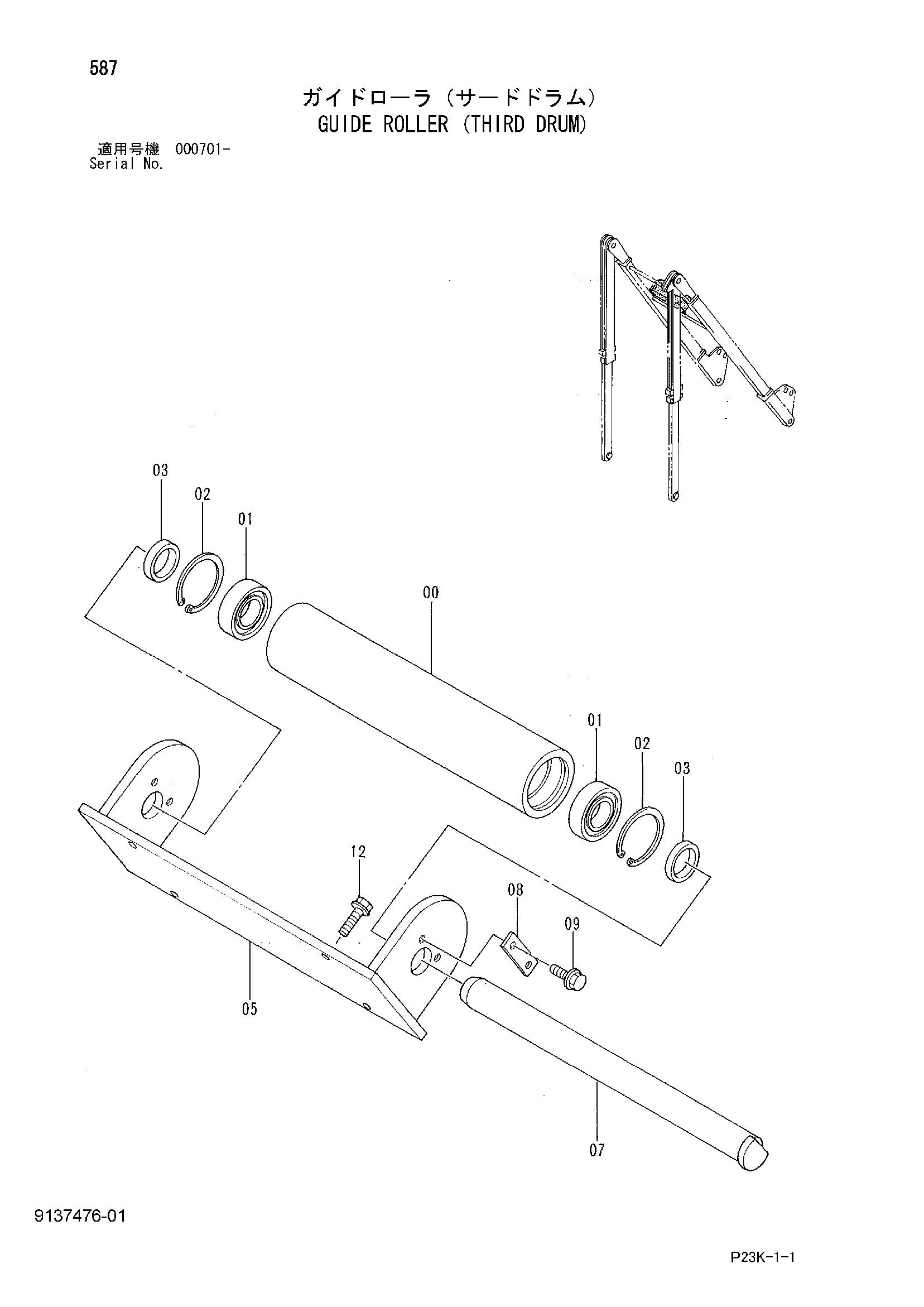

Заводская схема «Направляющая каток (третий барабан)» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343371 | Каток направляющая | 1 |
| 01 | 971195 | Шариковый подшипник | 2 |
| 02 | 940144 | Стопорное кольцо | 2 |
| 03 | 4340517 | Проставка | 2 |
| 05 | 8061341 | Кронштейн | 1 |
| 07 | 4339916 | Палец | 1 |
| 08 | X4245 | Стопорная пластина | 1 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
