Электрооборудование (левый стойка)[STD] — HITACHI SCX700-C3
Заводская схема «Электрооборудование (левый стойка)[STD]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

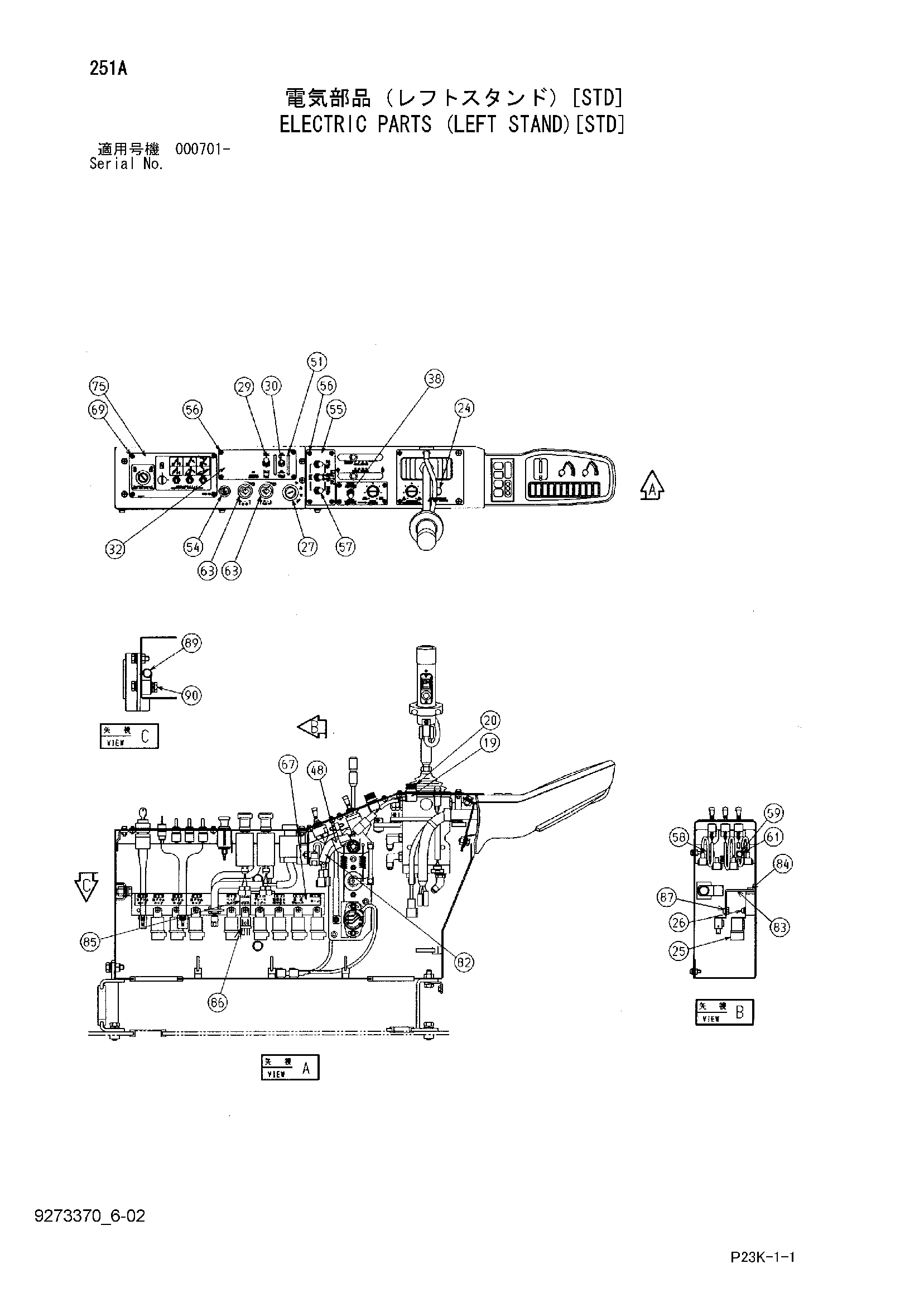

![Схема Электрооборудование (левый стойка)[STD] HITACHI SCX700-C3](/catalog-drawings/a1/a104eb35-2925-4222-9120-c30dc1d0854e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 4371245 | Датчик угла | 2 |
| 20 | 4370931 | Ручка | 2 |
| 24 | 4388669 | Фонарь | 1 |
| 24A | 4324002 | Фонарь | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 29 | 4383527 | Выключатель | 1 |
| 30 | 4456727 | Выключатель | 1 |
| 32 | 2046909 | Крышка | 1 |
| 38 | 8072768 | Выключатель | 1 |
| 48 | 4055311 | Ленточный зажим | 2 |
| 51 | 4370932 | Рукоятка | 2 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 3076207 | Панель | 1 |
| 56 | J680412 | Винт с шайбой | 8 |
| 57 | 4372201 | Выключатель | 3 |
| 58 | 4252767 | Кронштейн | 2 |
| 59 | 4336874 | Кронштейн | 2 |
| 61 | J260614 | Болт с шайбой | 3 |
| 61A | J900614 | Болт | 1 |
| 61B | A590106 | Шайба | 1 |
| 63 | 4239945 | Выключатель | 2 |
| 67 | 3084927 | Информационная табличка | 1 |
| 67 | 3087944 | Информационная табличка | 1 |
| 67 | 3092370 | Информационная табличка | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 75 | 9163865 | Панель выключатель | 1 |
| 82 | 8066584 | Жгут проводов | 1 |
| 83 | 9748056 | Кронштейн | 1 |
| 84 | J260614 | Болт с шайбой | 1 |
| 84A | J900614 | Болт | 1 |
| 84B | A590106 | Плоская шайба | 1 |
| 85 | 4676954 | Информационная табличка | 1 |
| 86 | 4414207 | Реле | 1 |
| 87 | J460616 | Винт с шайбой | 1 |
| 89 | 4190253 | Зажим | 1 |
| 90 | J271025 | Болт с шайбой | 1 |
| 90A | J901025 | Болт | 1 |
| 90B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
