Провод жгут проводов [STD] — HITACHI SCX700-C3

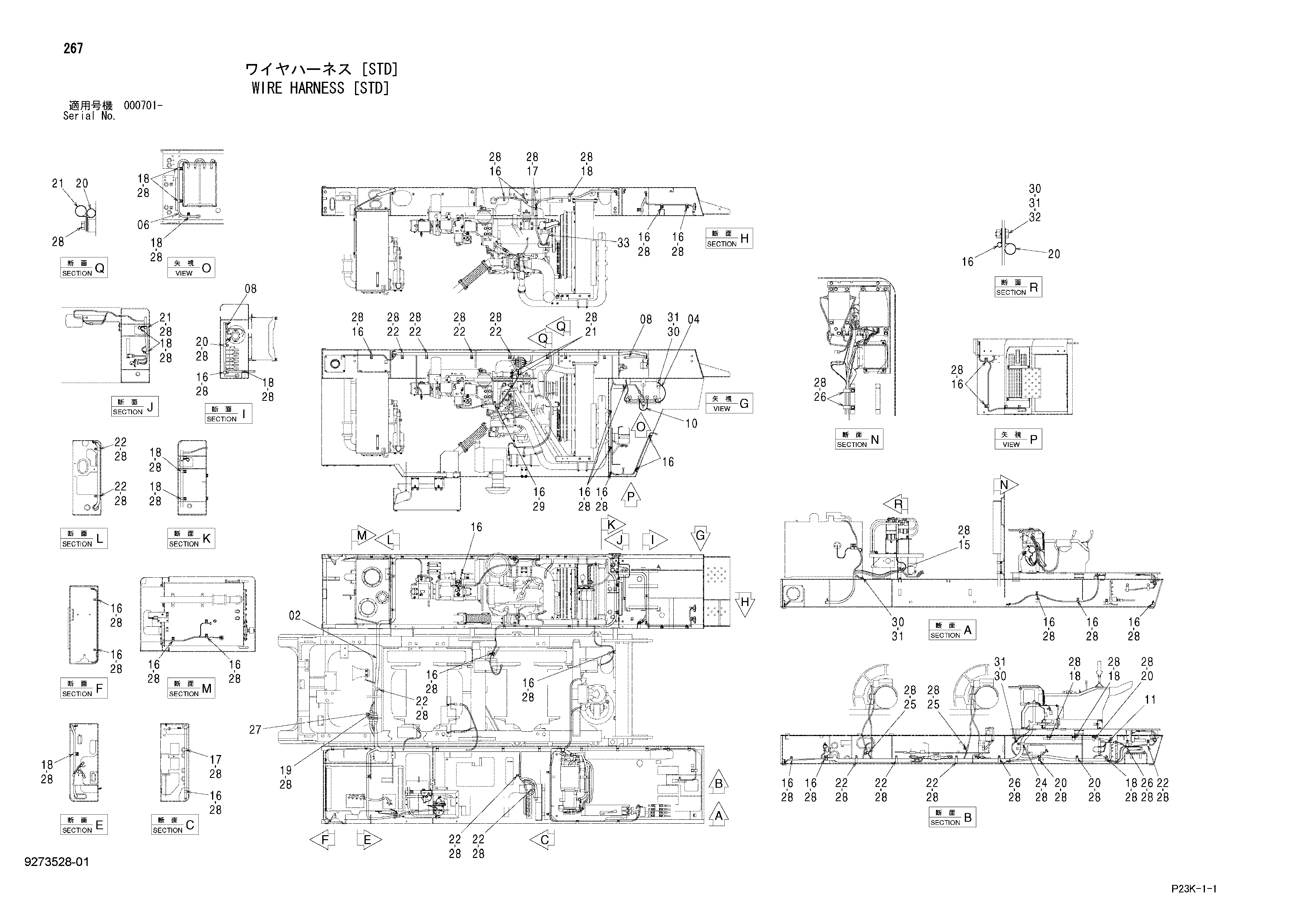

Заводская схема «Провод жгут проводов [STD]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Провод жгут проводов [STD] HITACHI SCX700-C3](/catalog-drawings/02/0290d06b-8736-42ab-a3c1-ae0cebc7f2ca.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 1033712 | Жгут проводов | 1 |
| 04 | 4342911 | Жгут проводов | 1 |
| 06 | 4664998 | Жгут проводов | 1 |
| 08 | 4661232 | Жгут проводов | 1 |
| 10 | 4389762 | Жгут проводов | 1 |
| 11 | 4387368 | Жгут проводов | 1 |
| 15 | 4192018 | Зажим (диаметр. 10mmX2) | 1 |
| 16 | 4190261 | Зажим (диаметр. 10mm) | 29 |
| 17 | 4190275 | Зажим (диаметр. 14mm) | 2 |
| 18 | 4190273 | Зажим (диаметр. 18mm) | 13 |
| 19 | 4190274 | Зажим (диаметр. 20mm) | 1 |
| 20 | 4190263 | Зажим (диаметр. 25mm) | 7 |
| 21 | 4192035 | Зажим (диаметр. 28mm) | 5 |
| 22 | 4190264 | Зажим (диаметр. 35mm) | 13 |
| 24 | 4190265 | Зажим (диаметр. 50mm) | 1 |
| 25 | 4190273 | Зажим (диаметр. 18mm) | 2 |
| 26 | 4193848 | Зажим (диаметр. 45mm) | 4 |
| 27 | 4257159 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 70 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J260812 | Болт с шайбой | 1 |
| 29A | J900912 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | J950010 | Гайка | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | J901025 | Болт | 1 |
| 33 | J460510 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
