Механизм натяжения (левый)[STD] — HITACHI SCX700-C3

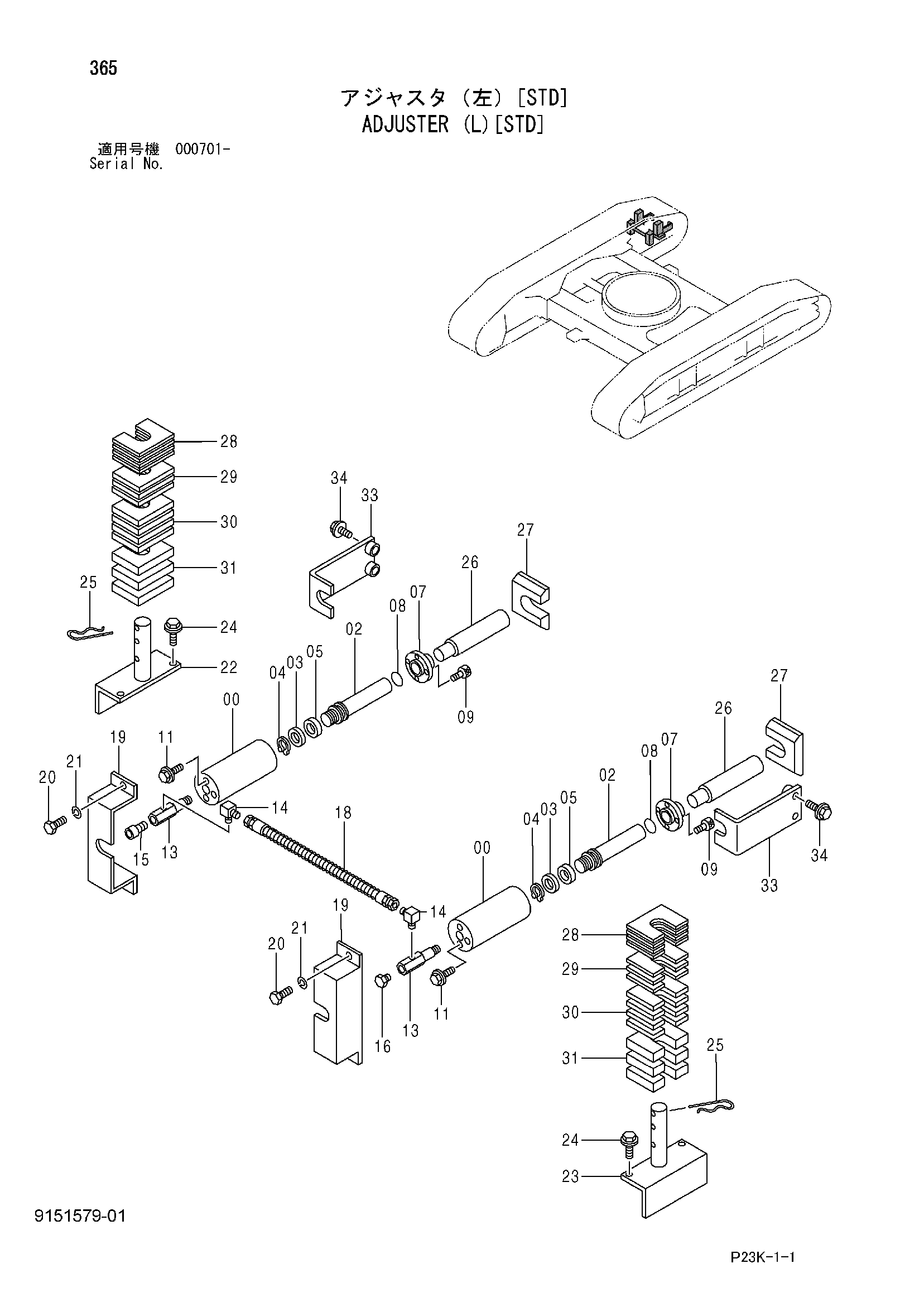

Заводская схема «Механизм натяжения (левый)[STD]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Механизм натяжения (левый)[STD] HITACHI SCX700-C3](/catalog-drawings/71/71130168-6a70-474a-b778-ecc87367a705.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3064890 | Гидроцилиндр | 2 |
| 02 | 3064921 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 991342 | Стопорное кольцо | 2 |
| 05 | 4106879 | Износостойкое кольцо | 2 |
| 07 | 4144303 | Фланец | 2 |
| 08 | A810045 | Уплотнительное кольцо | 2 |
| 09 | M340830 | Болт с внутренним шестигранником | 8 |
| 11 | J271245 | Болт с шайбой | 6 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4189708 | Адаптер | 2 |
| 14 | 94-1401 | Угловой штуцер | 2 |
| 15 | 4105765 | Самоуплотняющееся соединение | 1 |
| 16 | 447483 | Пробка | 1 |
| 18 | 4369883 | Шланг | 1 |
| 19 | 3075905 | Крышка | 2 |
| 20 | J901225 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | 9746688 | Кронштейн | 1 |
| 23 | 9746688 | Кронштейн | 1 |
| 24 | J271230 | Болт с шайбой | 4 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4196305 | Стопорный палец | 2 |
| 26 | 4369922 | Шток | 2 |
| 27 | 4326336 | Регулировочная шайба 25.0mm | 2 |
| 28 | 4326337 | Регулировочная шайба 4.5mm | 8 |
| 29 | 4326338 | Регулировочная шайба 6.0mm | 6 |
| 30 | 4326339 | Регулировочная шайба 12.0mm | 8 |
| 31 | 4326340 | Регулировочная шайба 25.0 | 6 |
| 33 | 9746689 | Кронштейн | 2 |
| 34 | J271055 | Болт с шайбой | 4 |
| 34A | J901055 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
