Основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм рычаг [STD] — HITACHI SCX700-C3

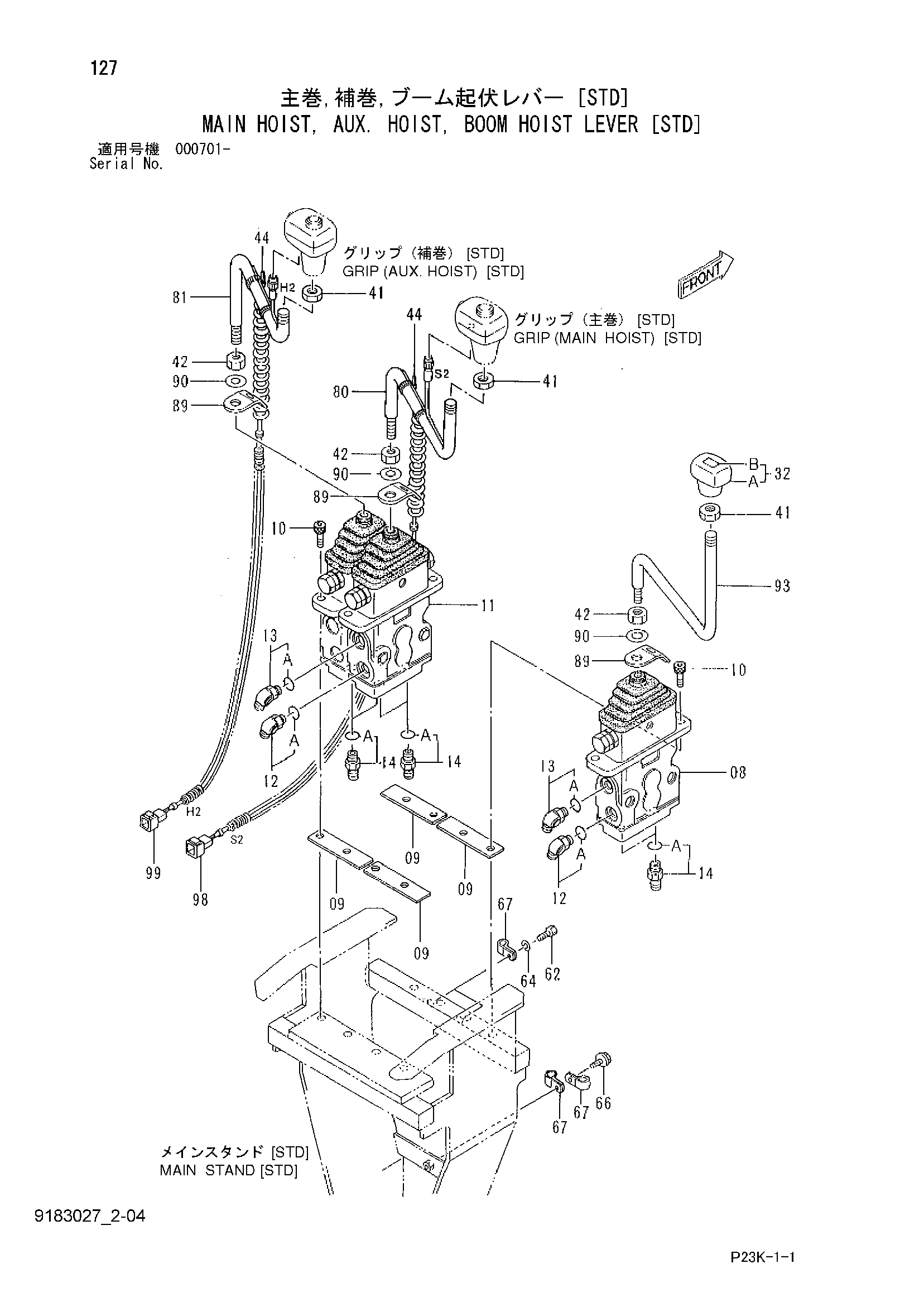

Заводская схема «Основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм рычаг [STD]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм рычаг [STD] HITACHI SCX700-C3](/catalog-drawings/38/38f156d5-6f70-4284-a4aa-efa6f45a14e1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4363973 | Пилотный клапан | 1 |
| 09 | 4310205 | Манжета | 4 |
| 10 | M341020 | Болт с внутренним шестигранником | 6 |
| 11 | 4419318 | Пилотный клапан | 1 |
| 12 | 4322805 | Фильтр | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9742309 | Рукоятка | 1 |
| 32A | 3068261 | Рукоятка | 1 |
| 32B | 4331127 | Информационная табличка | 1 |
| 41 | 4321193 | Гайка | 3 |
| 42 | J950012 | Гайка | 3 |
| 44 | 4044883 | Хомут | 4 |
| 62 | J901016 | Болт | 2 |
| 64 | A590910 | Пружинная шайба | 2 |
| 66 | J271025 | Болт с шайбой | 1 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | 4192018 | Зажим | 2 |
| 80 | 8081441 | Рычаг | 1 |
| 81 | 8080573 | Рычаг | 1 |
| 89 | 4411096 | Кронштейн | 3 |
| 90 | J250012 | Плоская шайба | 3 |
| 93 | 3085699 | Рычаг | 1 |
| 98 | 8076042 | Жгут проводов | 1 |
| 99 | 8076043 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
