Запасные части [EU] — HITACHI SCX700-C3
Заводская схема «Запасные части [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

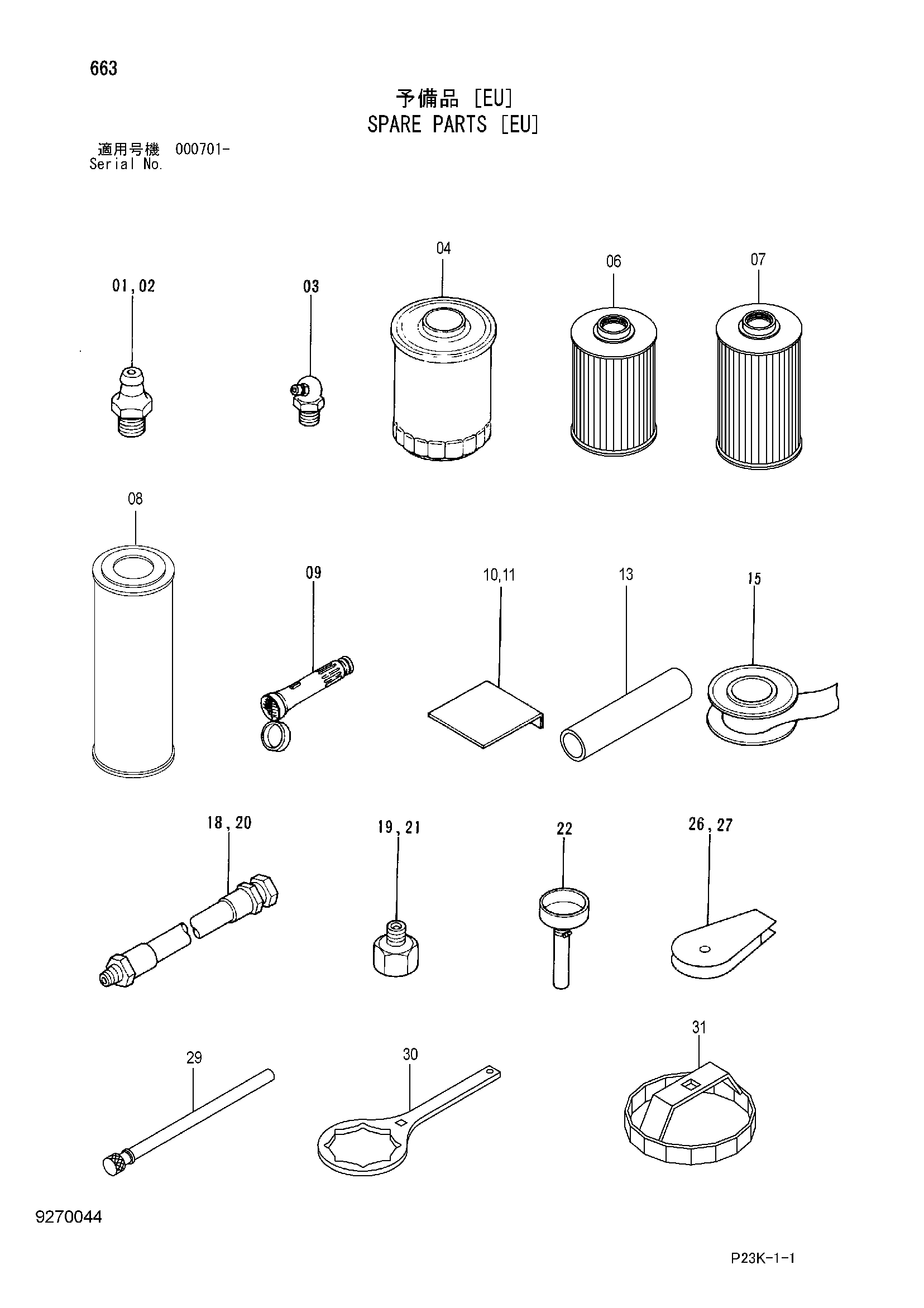

![Схема Запасные части [EU] HITACHI SCX700-C3](/catalog-drawings/30/300eb603-108b-4392-9d73-4d5e8ea8a9f5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75481 | Пресс-маслёнка | 5 |
| 02 | J75482 | Пресс-маслёнка | 2 |
| 03 | J75581 | Пресс-маслёнка | 4 |
| 04 | 4658521 | Масляный фильтр | 2 |
| 06 | 4642641 | Топливный фильтр | 2 |
| 07 | 4649267 | Топливный фильтр | 2 |
| 08 | 4292789 | Фильтрующий элемент | 2 |
| 09 | 4020978 | Фонарь | 1 |
| 10 | 4348426 | Регулировочная шайба 2.3mm | 24 |
| 11 | 4348429 | Регулировочная шайба 1.6mm | 8 |
| 13 | 4375766 | Виниловый шланг | 1 |
| 15 | 955498 | Уплотнение лента | 2 |
| 18 | 4159578 | Шланг | 1 |
| 19 | 4095927 | Пробка | 1 |
| 20 | 4159590 | Шланг | 2 |
| 21 | 4222047 | Пробка | 2 |
| 22 | 4201211 | Фуннел | 1 |
| 26 | 4340392 | Ведге | 2 |
| 27 | 4340391 | Ведге | 2 |
| 29 | 4649305 | Муфта | 1 |
| 30 | 4646133 | Гаечный ключ | 1 |
| 31 | 4279799 | Гаечный ключ | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
