Гусеничная цепь 810mmG [EU] — HITACHI SCX700-C3
Заводская схема «Гусеничная цепь 810mmG [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

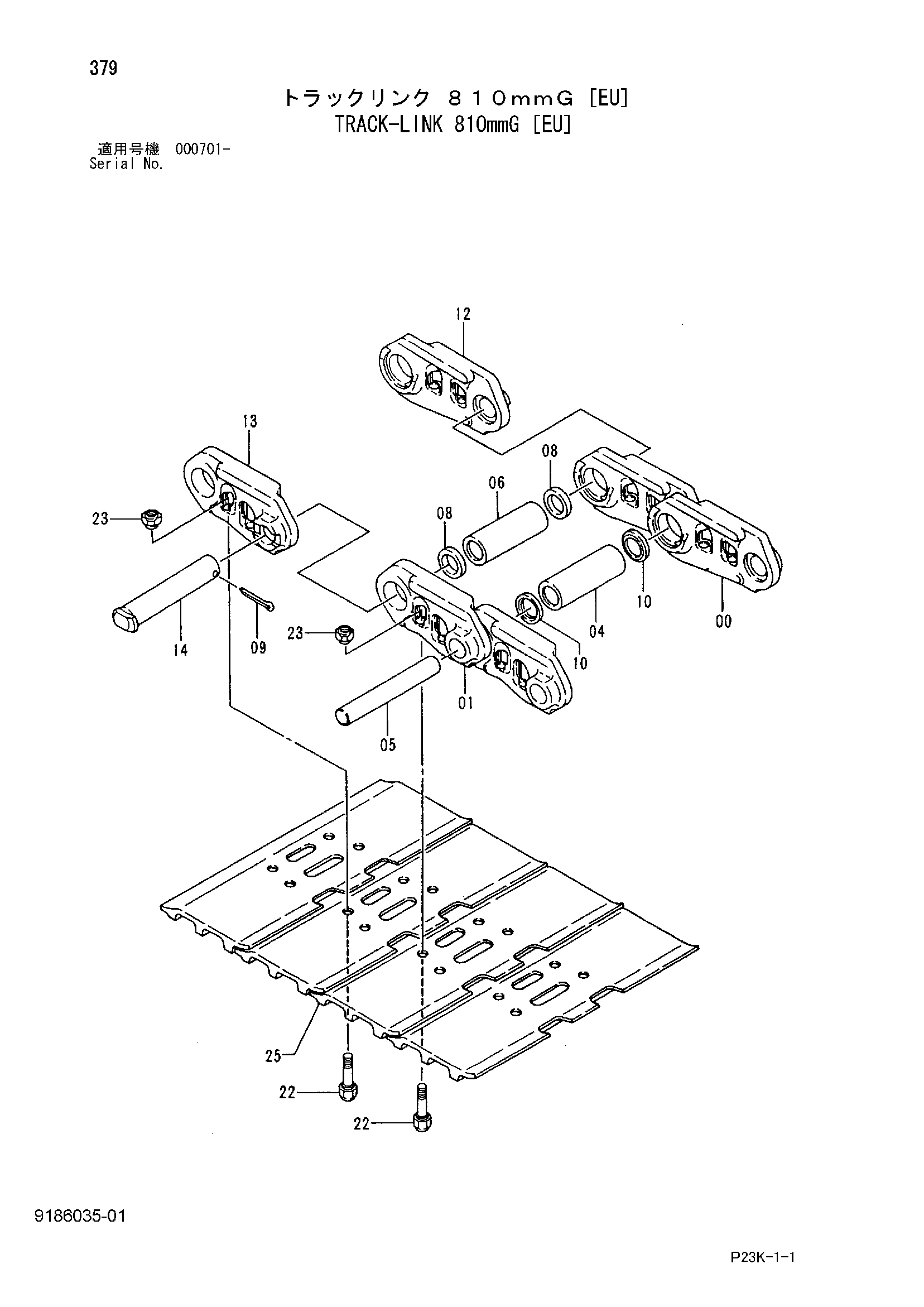

![Схема Гусеничная цепь 810mmG [EU] HITACHI SCX700-C3](/catalog-drawings/5f/5fdac06c-b9d1-4bc5-9613-15bdc603c109.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186035 | Гусеничная цепь в сборе | 2 | |
| 00-14 | 9186034 | Гусеничная цепь в сборе | 1 |
| 00 | 4328027 | Гусеничная цепь (правый) | 58 |
| 01 | 4328028 | Гусеничная цепь (левый) | 58 |
| 04 | 4328031 | Втулка гусеница | 58 |
| 05 | 4155607 | Палец | 58 |
| 06 | 4207487 | Соединительная втулка | 1 |
| 08 | 4328032 | Втулка | 2 |
| 09 | A761080 | Шплинт | 1 |
| 10 | 4232908 | Уплотнение | 116 |
| 12 | 4342893 | Гусеничная цепь M (правый) | 1 |
| 13 | 4342894 | Гусеничная цепь M (левый) | 1 |
| 14 | 4342895 | Соединительный палец | 1 |
| 22 | 4328034 | Болт башмак | 236 |
| 23 | 4328035 | Гайка | 236 |
| 25 | 4429530 | Башмак | 59 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
