Верхний стрела — HITACHI SCX700-C3

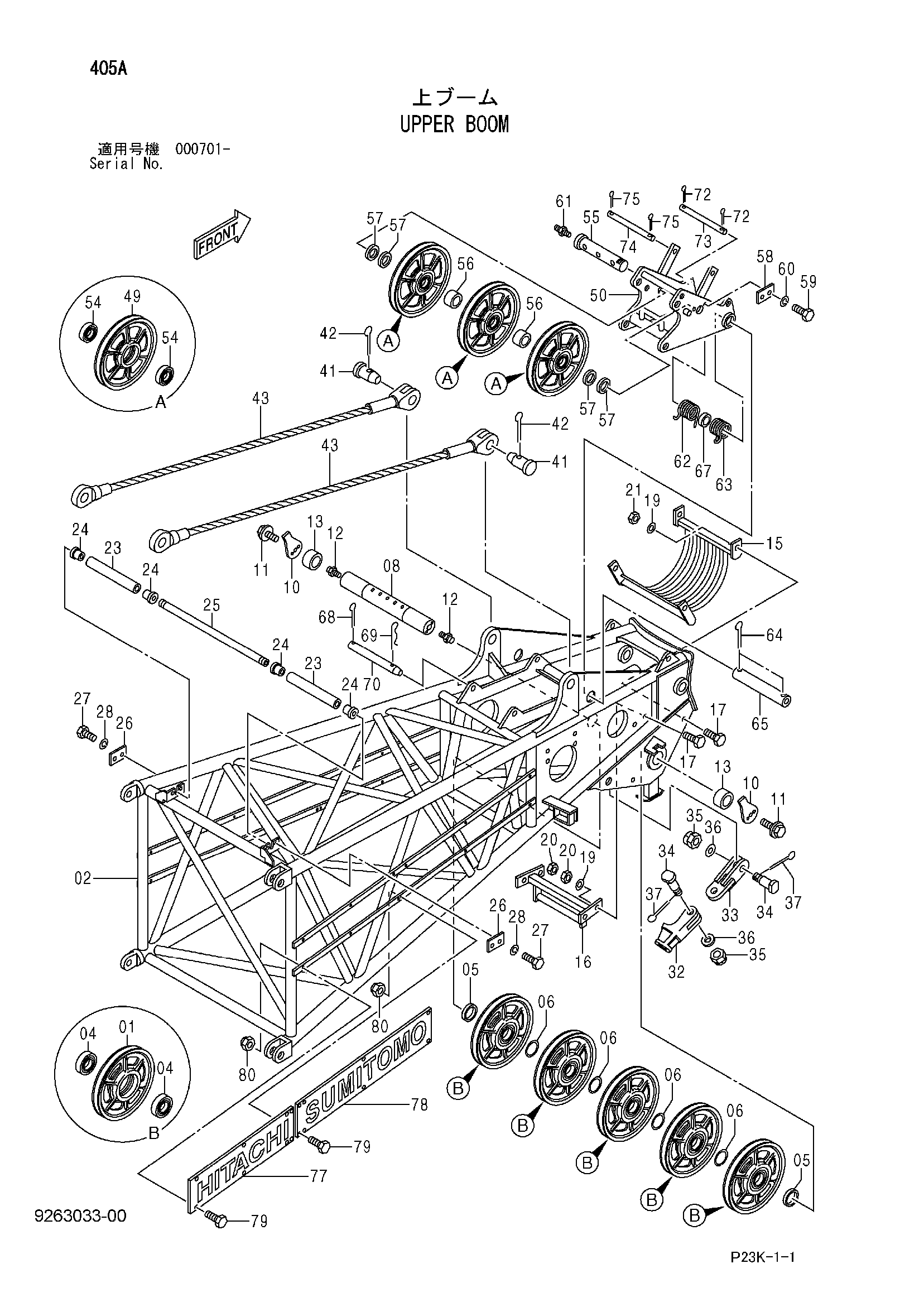

Заводская схема «Верхний стрела» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3080929	Канатный блок	5
02	5008929	Стрела верхний	1
04	4162522	Шариковый подшипник	10
05	4365877	Проставка	2
06	4365874	Проставка	4
08	3073566	Мост	1
10	4369747	Ограничитель	2
11	J271225	Болт с шайбой	4
11A	J901225	Болт	1
11B	J222012	Шайба	1
12	J75481	Пресс-маслёнка	2
13	4370586	Проставка	2
15	7031366	Направляющая каната	1
16	8065407	Направляющая каната	1
17	J932050	Болт	8
19	A590120	Плоская шайба	8
20	J951020	Гайка	8
21	M660020	U-образная гайка	4
23	4365888	Ролик	2
24	4142688	Втулка	4
25	4365887	Мост	1
26	X4246	Стопорная пластина	2
27	J901220	Болт	4
28	A590912	Пружинная шайба	4
32	3070315	Разъём канат	1
33	8061240	Тяга	1
34	4360239	Палец	2
35	4137247	Корончатая гайка	2
36	4114408	Шайба	2
37	A766063	Шплинт	2
41	4062839	Палец	2
42	A761000	Шплинт	2
43	8068242	Канат подвесной	2
49	3080672	Канатный блок	3
50	8067912	Кронштейн	1
54	971541	Шариковый подшипник	6
55	4364162	Мост	1
56	4084147	Проставка	2
57	4364163	Проставка	4
58	X4246	Стопорная пластина	1
59	J901225	Болт	2
60	A590912	Пружинная шайба	2
61	J75481	Пресс-маслёнка	2
62	4623248	Пружина торсион	1
63	4623249	Пружина торсион	1
64	A761000	Шплинт	2
65	4364166	Палец	1
67	4623253	Проставка	1
68	A768063	Шплинт	1
69	414322	Стопорный палец	1
70	4364167	Палец	1
72	A768045	Шплинт	2
73	4364165	Палец	1
74	4157542	Палец	1
75	A765040	Шплинт	2
77	3099959	Информационная табличка	2
78	3099874	Информационная табличка	2
79	J901025	Болт	24
80	M660010	U-образная гайка	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
