Ковш ограничитель подъёма привентион устройство — HITACHI SCX700-C3

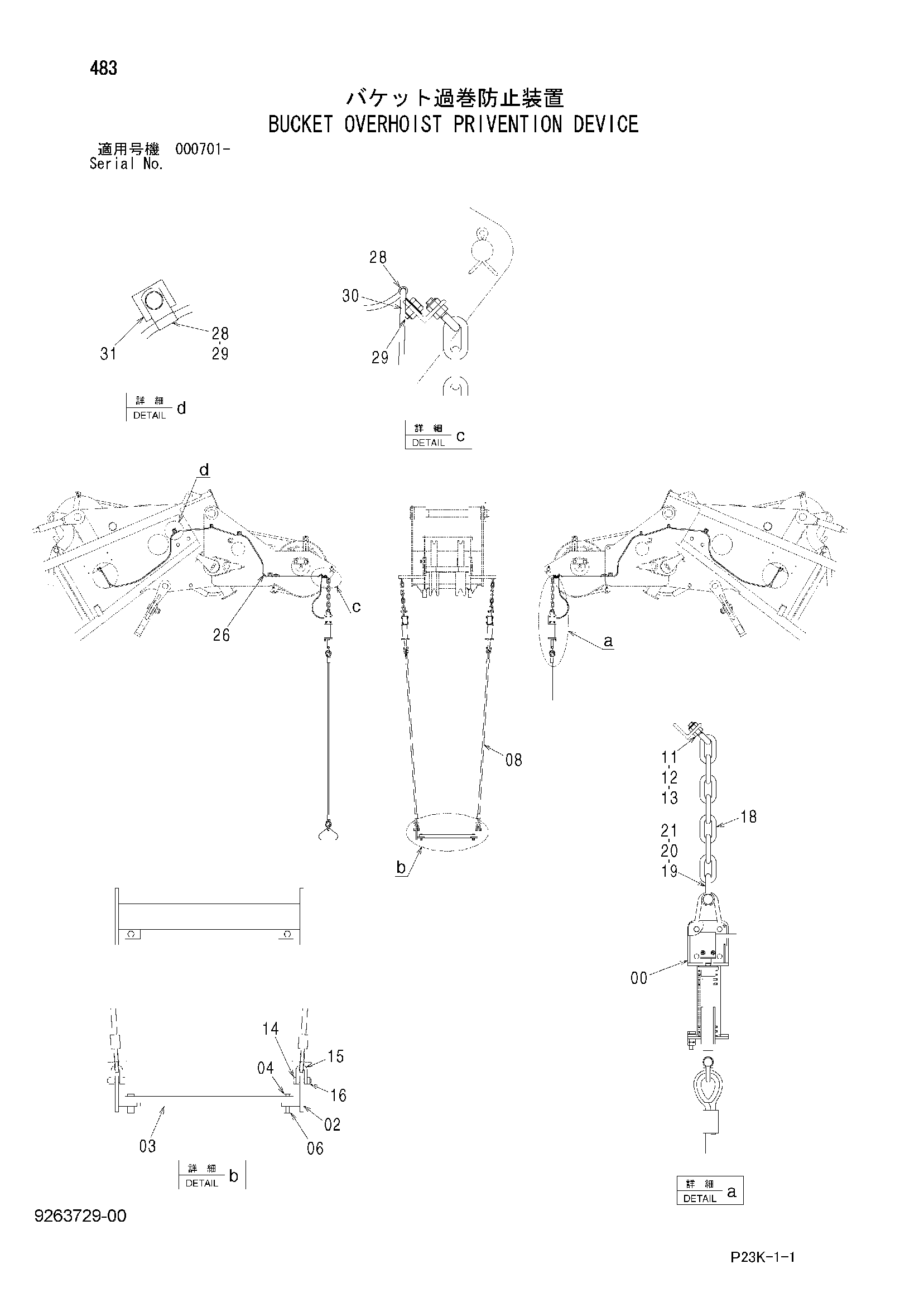

Заводская схема «Ковш ограничитель подъёма привентион устройство» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9233995 | Выключатель в сборе | 2 |
| 02 | 8098163 | Груз | 1 |
| 03 | 4626169 | Штанга | 1 |
| 04 | J901255 | Болт | 2 |
| 06 | J950012 | Гайка | 4 |
| 08 | 9743245 | Канат подвесной | 2 |
| 11 | 4157548 | U-образный болт | 2 |
| 12 | M660010 | U-образная гайка | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | J901045 | Болт | 2 |
| 15 | 4048478 | Серьга | 2 |
| 16 | M660010 | U-образная гайка | 2 |
| 18 | 4397449 | Цепь | 2 |
| 19 | 4048479 | Серьга | 2 |
| 20 | J901250 | Болт | 2 |
| 21 | M660012 | U-образная гайка | 2 |
| 26 | 4609620 | Жгут проводов | 1 |
| 28 | 4190271 | Зажим | 10 |
| 29 | J271020 | Болт с шайбой | 10 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | M660010 | U-образная гайка | 2 |
| 31 | 9733476 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
