Механизм поворота — HITACHI SCX700-C3

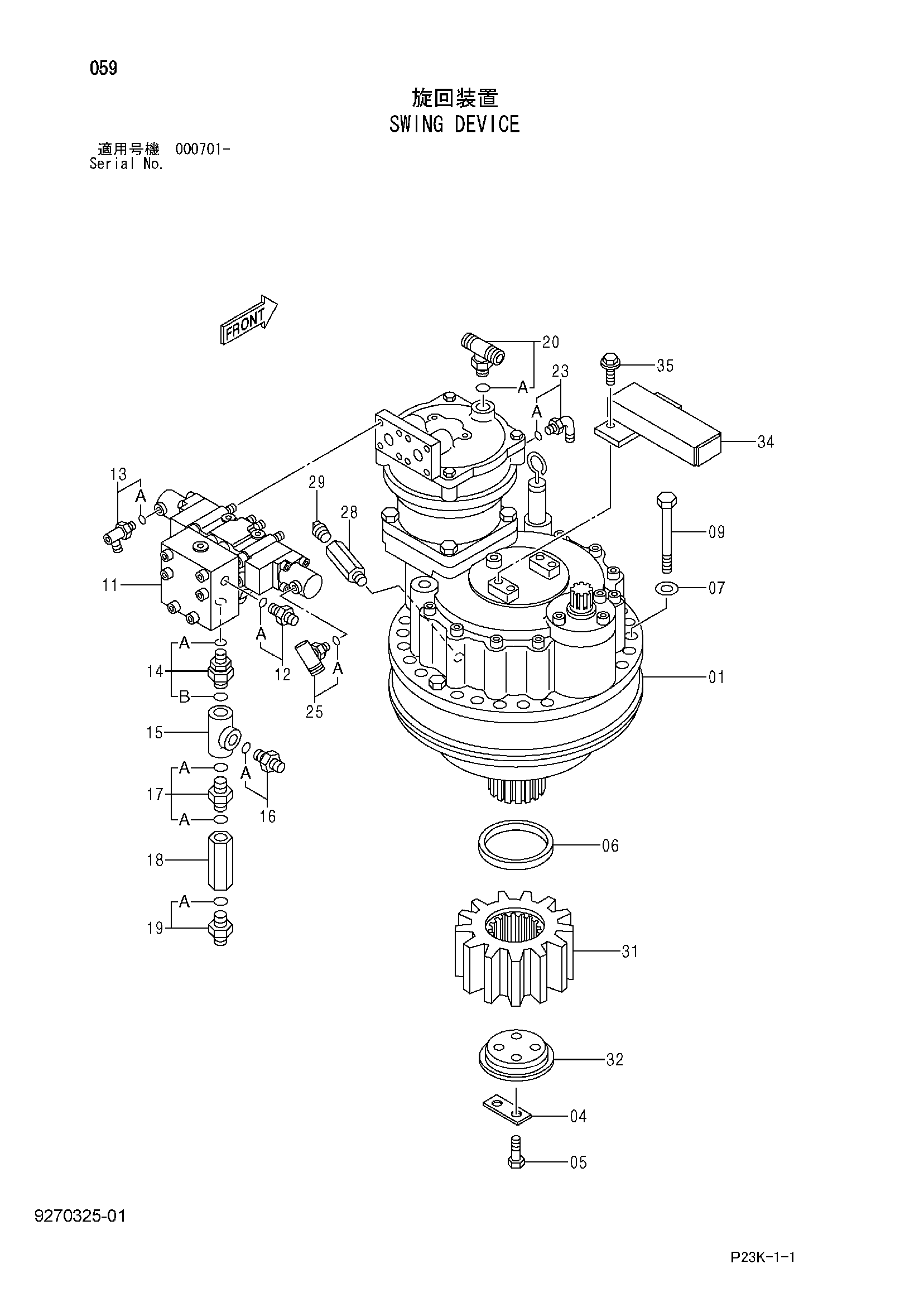

Заводская схема «Механизм поворота» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4661428 | Гидромотор | 1 |
| 04 | 4117005 | Стопорная шайба | 2 |
| 05 | J901250 | Болт | 4 |
| 06 | 4365443 | Втулка | 1 |
| 07 | 4018545 | Шайба | 18 |
| 09 | J932011 | Болт | 18 |
| 11 | 4363974 | Гидрораспределитель | 1 |
| 12 | 4139973 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4307265 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4291797 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 14B | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4371317 | Тройник | 1 |
| 16 | 4129457 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4371289 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 2 |
| 18 | 4371260 | Обратный клапан | 1 |
| 19 | 4042034 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A852544 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4376938 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 492238 | Адаптер | 1 |
| 29 | 94-2023 | Пробка | 1 |
| 31 | 3078949 | Ведущая шестерня | 1 |
| 32 | 4384253 | Фиксатор | 1 |
| 34 | 9742784 | Крышка | 1 |
| 35 | J271235 | Болт с шайбой | 2 |
| 35A | J901235 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
