Гидрораспределитель трубопроводы (2-5) [STD] — HITACHI SCX700-C3
Заводская схема «Гидрораспределитель трубопроводы (2-5) [STD]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

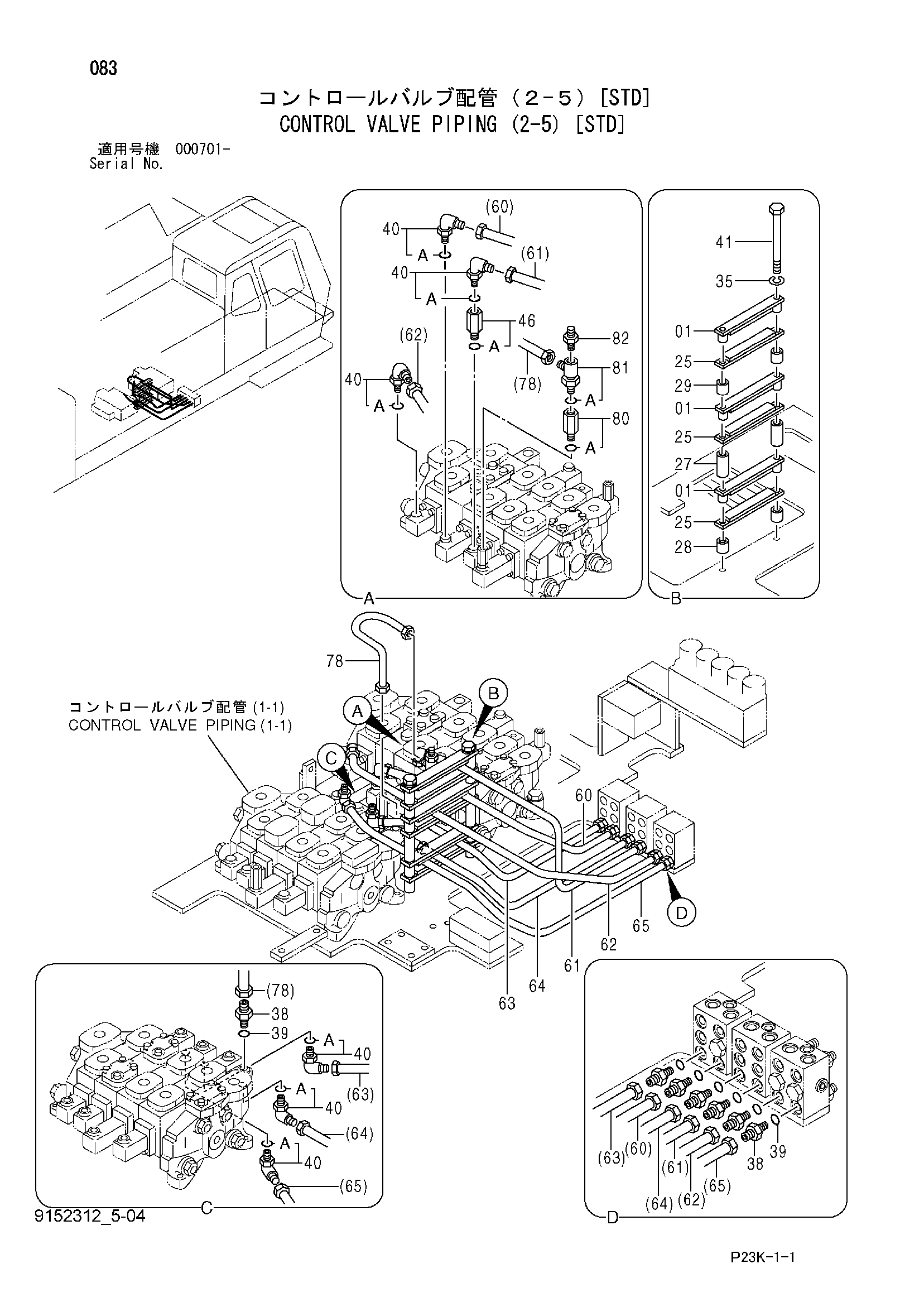

![Схема Гидрораспределитель трубопроводы (2-5) [STD] HITACHI SCX700-C3](/catalog-drawings/e2/e2c14896-e3b5-44e3-8bd6-9ef07b8fce9f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9740682 | Хомут | 3 |
| 25 | 9741176 | Хомут | 3 |
| 27 | 4314042 | Проставка | 2 |
| 28 | 4198834 | Проставка | 2 |
| 29 | 4314044 | Проставка | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 38 | 4317623 | Штуцер трубки | 7 |
| 39 | 964255 | Уплотнительное кольцо | 7 |
| 40 | 4317622 | Штуцер трубки | 6 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4379607 | Болт | 2 |
| 46 | 4342964 | Переходник | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 3076204 | Трубка | 1 |
| 61 | 3071038 | Трубка | 1 |
| 62 | 3076205 | Трубка | 1 |
| 63 | 3064729 | Трубка | 1 |
| 64 | 3064730 | Трубка | 1 |
| 65 | 3064731 | Трубка | 1 |
| 78 | 4350028 | Трубка | 1 |
| 80 | 4202564 | Адаптер | 1 |
| 80A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4350029 | Штуцер трубки | 1 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4346128 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
