Поворот рычаг — HITACHI SCX700-C3

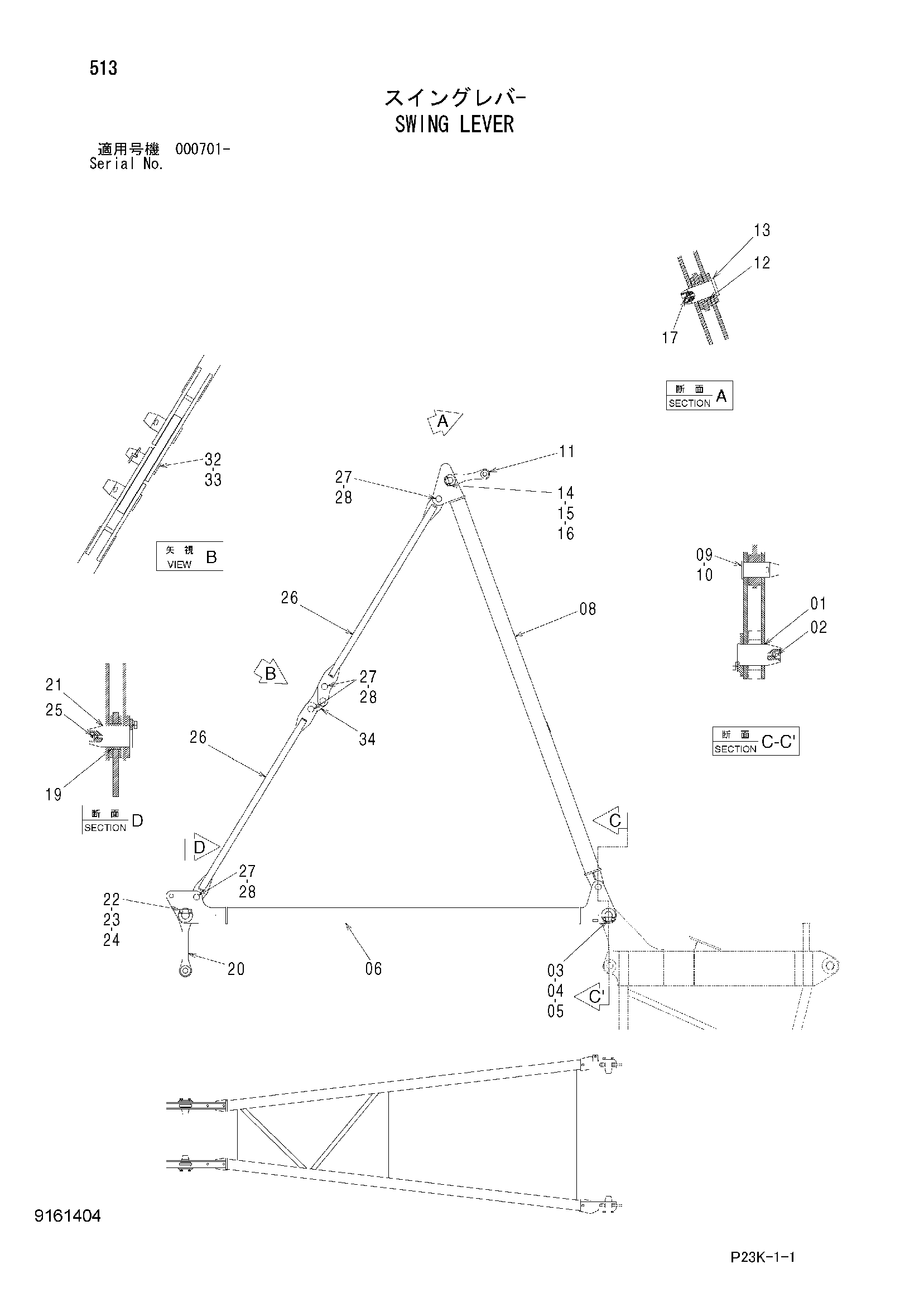

Заводская схема «Поворот рычаг» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9161404 | Поворот рычаг | 1 | |
| 01 | 4382673 | Палец | 2 |
| 02 | J75481 | Пресс-маслёнка | 2 |
| 03 | X4247 | Стопорная пластина | 2 |
| 04 | J901635 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 06 | 6020433 | Рычаг | 1 |
| 08 | 6016494 | Рычаг | 1 |
| 09 | 4170901 | Палец | 2 |
| 10 | A761080 | Шплинт | 2 |
| 11 | 9747942 | Тяга | 2 |
| 12 | 4163896 | Втулка | 2 |
| 13 | 4382674 | Палец | 2 |
| 14 | X4246 | Стопорная пластина | 2 |
| 15 | J901225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | J75481 | Пресс-маслёнка | 2 |
| 19 | 4163335 | Бусинг | 2 |
| 20 | 9747941 | Тяга | 2 |
| 21 | 4382673 | Палец | 2 |
| 22 | X4247 | Стопорная пластина | 2 |
| 23 | J901635 | Болт | 4 |
| 24 | A590916 | Пружинная шайба | 4 |
| 25 | J75481 | Пресс-маслёнка | 2 |
| 26 | 7032852 | Стойка | 4 |
| 27 | 4170901 | Палец | 8 |
| 28 | A761080 | Шплинт | 8 |
| 32 | 4272403 | Палец | 2 |
| 33 | 9700006 | Палец кольцо | 2 |
| 34 | 4394180 | Тяга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
