Аиркрафт маяк (фласхинг тип)(кран) — HITACHI SCX700-C3

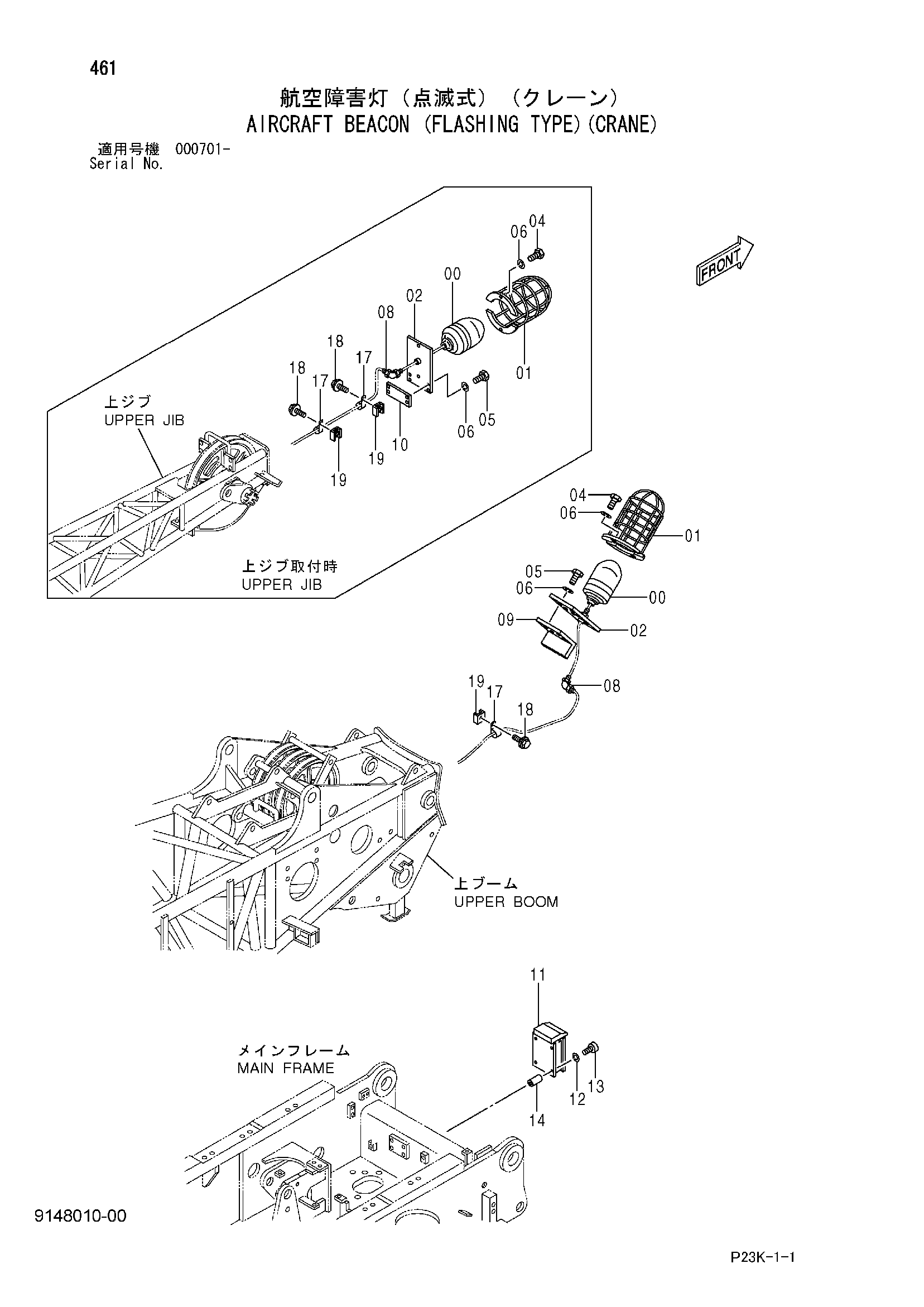

Заводская схема «Аиркрафт маяк (фласхинг тип)(кран)» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4046379 | Фонарь | 1 |
| 01 | 9724107 | Защитный кожух | 1 |
| 02 | 9738215 | Кронштейн | 1 |
| 04 | J901220 | Болт | 2 |
| 05 | J901225 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 6 |
| 08 | 4012936 | Разъём | 1 |
| 09 | 4287217 | Седло винта | 1 |
| 10 | 4287218 | Седло винта | 1 |
| 11 | 4676358 | Фласхер | 1 |
| 12 | A590906 | Пружинная шайба | 4 |
| 13 | M430616 | Винт | 4 |
| 14 | 4295237 | Седло винта | 4 |
| 17 | 4190261 | Зажим | 3 |
| 18 | J271020 | Болт с шайбой | 3 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 9733476 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
