Основной рама [EU] — HITACHI SCX700-C3

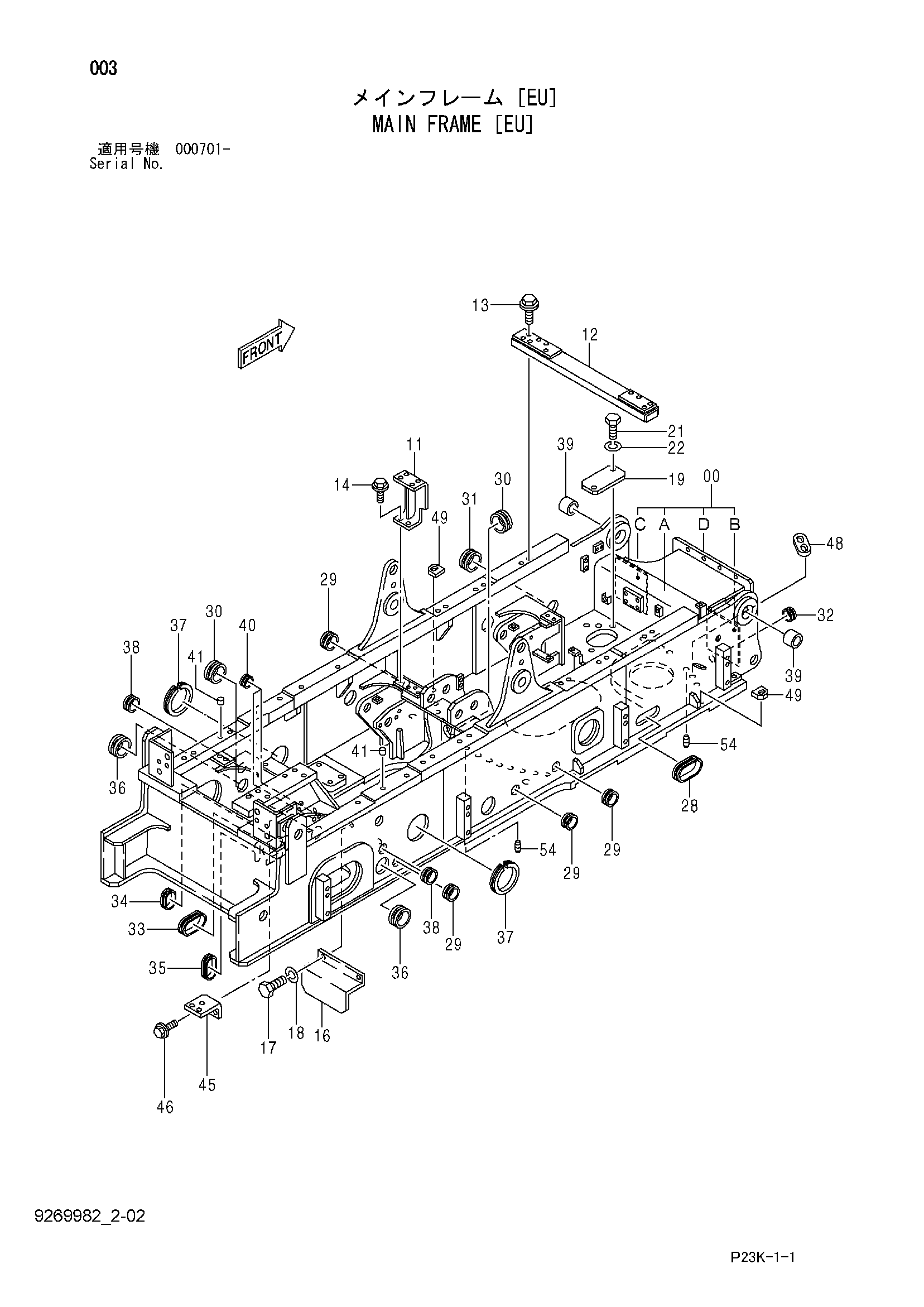

Заводская схема «Основной рама [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основной рама [EU] HITACHI SCX700-C3](/catalog-drawings/b3/b3fc883d-71eb-4f33-af21-89d151ecd961.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5010702 | Рама основной | 1 |
| 00B | 4429448 | Пластина | 1 |
| 00C | 4429449 | Пластина | 1 |
| 00D | 7042593 | Кронштейн | 1 |
| 11 | 9746738 | Кронштейн | 1 |
| 12 | 8066204 | Стойка | 1 |
| 13 | J271290 | Болт с шайбой | 4 |
| 13A | J901290 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4661796 | Крышка | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4426204 | Крышка | 1 |
| 21 | J901625 | Болт | 2 |
| 22 | A590916 | Пружинная шайба | 2 |
| 28 | 4268503 | Бусхиг резиновый | 1 |
| 29 | 4255530 | Резиновая втулка | 4 |
| 30 | 4190960 | Резиновая втулка | 2 |
| 31 | 4206288 | Резиновая втулка | 1 |
| 32 | 4221018 | Резиновая втулка | 1 |
| 33 | 4201751 | Резиновая втулка | 1 |
| 34 | 4209956 | Резиновая втулка | 1 |
| 35 | 4213560 | Резиновая втулка | 1 |
| 36 | 4201986 | Резиновая втулка | 2 |
| 37 | 4320212 | Резиновая прокладка | 2 |
| 38 | 4255530 | Резиновая втулка | 2 |
| 39 | 4369828 | Втулка | 2 |
| 40 | 4207837 | Резиновая втулка | 2 |
| 41 | 429135 | Пробка | 8 |
| 45 | 4346946 | Кронштейн | 1 |
| 46 | J271230 | Болт с шайбой | 2 |
| 46A | J901230 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 48 | 4370964 | Ограничитель | 9 |
| 49 | 4370965 | Ограничитель | 5 |
| 54 | 4350954 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
