Задний правый стойка [EU] — HITACHI SCX700-C3
Заводская схема «Задний правый стойка [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

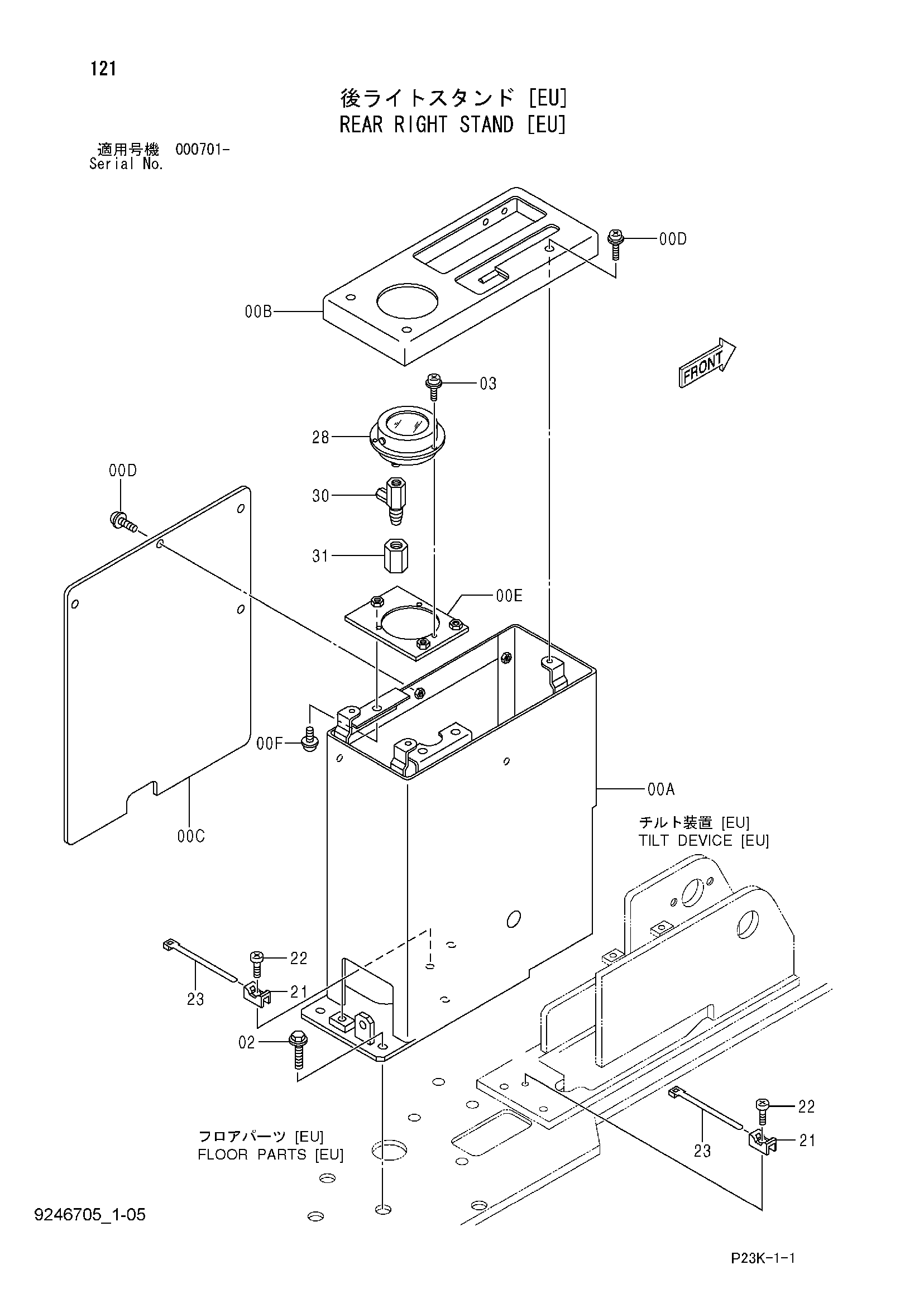

![Схема Задний правый стойка [EU] HITACHI SCX700-C3](/catalog-drawings/c0/c0c798b2-76c4-4fb6-82f1-018d6231efe9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-F | 7040367 | Стойка | 1 |
| 00A | 7040366 | Стойка R | 1 |
| 00B | 7040365 | Панель R | 1 |
| 00C | 4357750 | Крышка | 1 |
| 00D | J680616 | Винт с шайбой | 7 |
| 00E | 8063943 | Пластина | 1 |
| 00F | J460616 | Винт с шайбой | 3 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J450412 | Винт с шайбой | 3 |
| 21 | 4196829 | Направляющая лента | 3 |
| 22 | M430610 | Винт | 3 |
| 23 | 4055312 | Ленточный зажим | 3 |
| 28 | 4444855 | Указатель оил-прес. | 1 |
| 30 | 4151610 | Думпер | 1 |
| 31 | 94-0685 | Переходник S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
