Стрела ограничитель подъёма предотвращение устройство [EU] — HITACHI SCX700-C3
Заводская схема «Стрела ограничитель подъёма предотвращение устройство [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

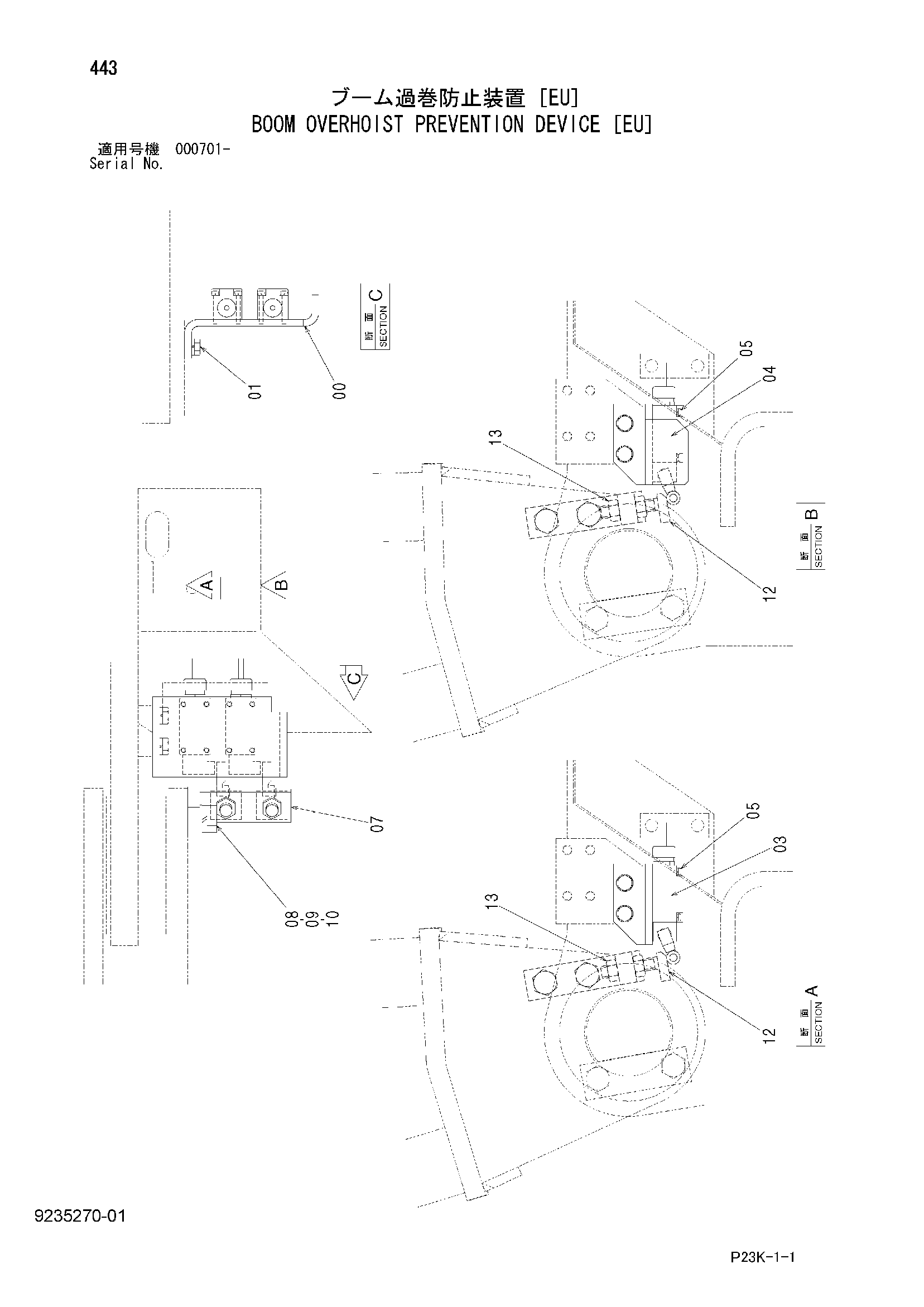

![Схема Стрела ограничитель подъёма предотвращение устройство [EU] HITACHI SCX700-C3](/catalog-drawings/66/6612469e-fa2e-440c-932c-c7b63f5f072f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9235270 | Стрела ограничитель в сборе | 1 | |
| 00 | 3101143 | Кронштейн | 1 |
| 01 | J271220 | Болт с шайбой | 2 |
| 01A | J901220 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4613925 | Выключатель концевой | 1 |
| 04 | 4613926 | Выключатель концевой | 1 |
| 05 | J450540 | Винт с шайбой | 8 |
| 07 | 9761896 | Кронштейн | 1 |
| 08 | J932045 | Болт | 2 |
| 09 | A590920 | Пружинная шайба | 2 |
| 10 | A590120 | Плоская шайба | 2 |
| 12 | 9757399 | Ответная планка | 2 |
| 13 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
