Каталог запчастей HITACHI
Стрела оверловер ограничитель [EU] — HITACHI SCX700-C3
Заводская схема «Стрела оверловер ограничитель [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

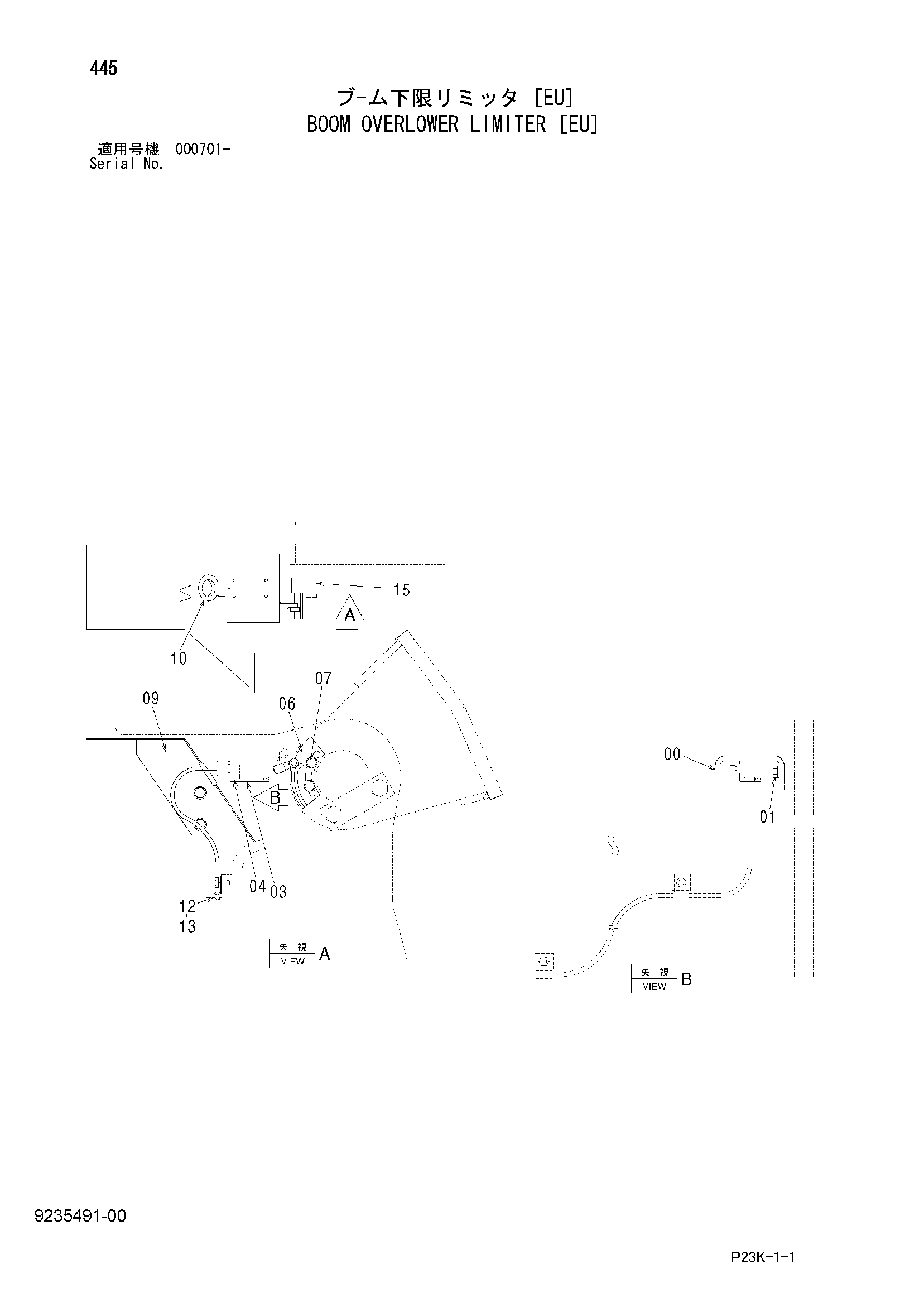

![Схема Стрела оверловер ограничитель [EU] HITACHI SCX700-C3](/catalog-drawings/e6/e65808fb-a196-49ab-acb7-5f4e8cb61383.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614860 | Кронштейн | 1 |
| 01 | J271225 | Болт с шайбой | 2 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4610298 | Выключатель концевой | 1 |
| 04 | J450540 | Винт с шайбой | 4 |
| 06 | 9761920 | Ответная планка | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 8074636 | Кронштейн | 1 |
| 10 | 4211059 | Резиновая втулка | 1 |
| 12 | 4190261 | Зажим | 2 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4461065 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
