Башенный гусёк стрелы (нижний) — HITACHI SCX700-C3

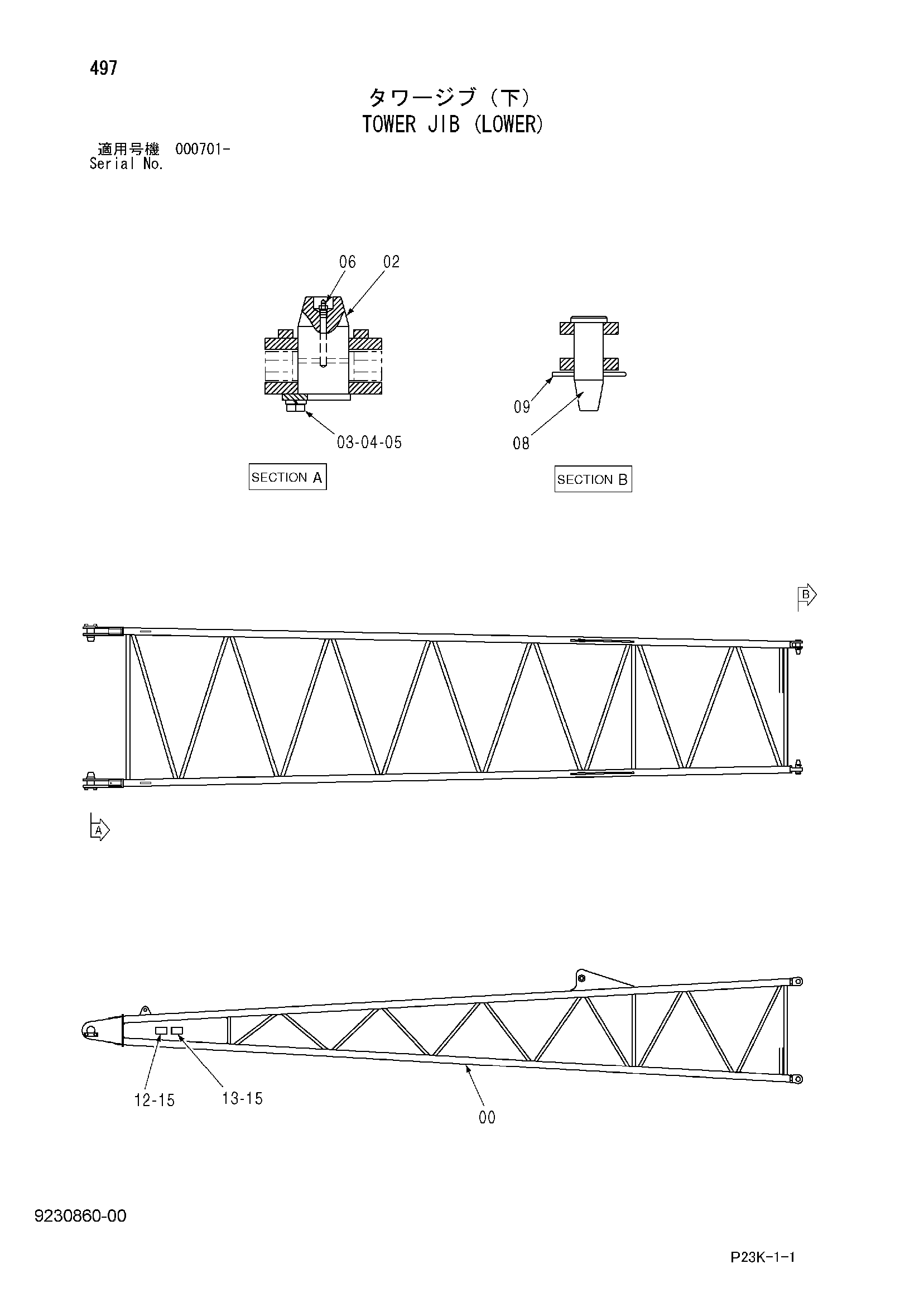

Заводская схема «Башенный гусёк стрелы (нижний)» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9230860 | Гусёк стрелы нижний в сборе | 1 | |
| 00 | 5007967 | Гусёк стрелы нижний | 1 |
| 02 | 4382673 | Палец | 2 |
| 03 | X4247 | Стопорная пластина | 2 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | J901630 | Болт | 4 |
| 06 | J75481 | Пресс-маслёнка | 2 |
| 08 | 4046467 | Палец | 4 |
| 09 | 414322 | Стопорный палец | 4 |
| 12 | 4607458 | Информационная табличка | 1 |
| 13 | 4607545 | Информационная табличка | 1 |
| 15 | M492564 | Приводной винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
