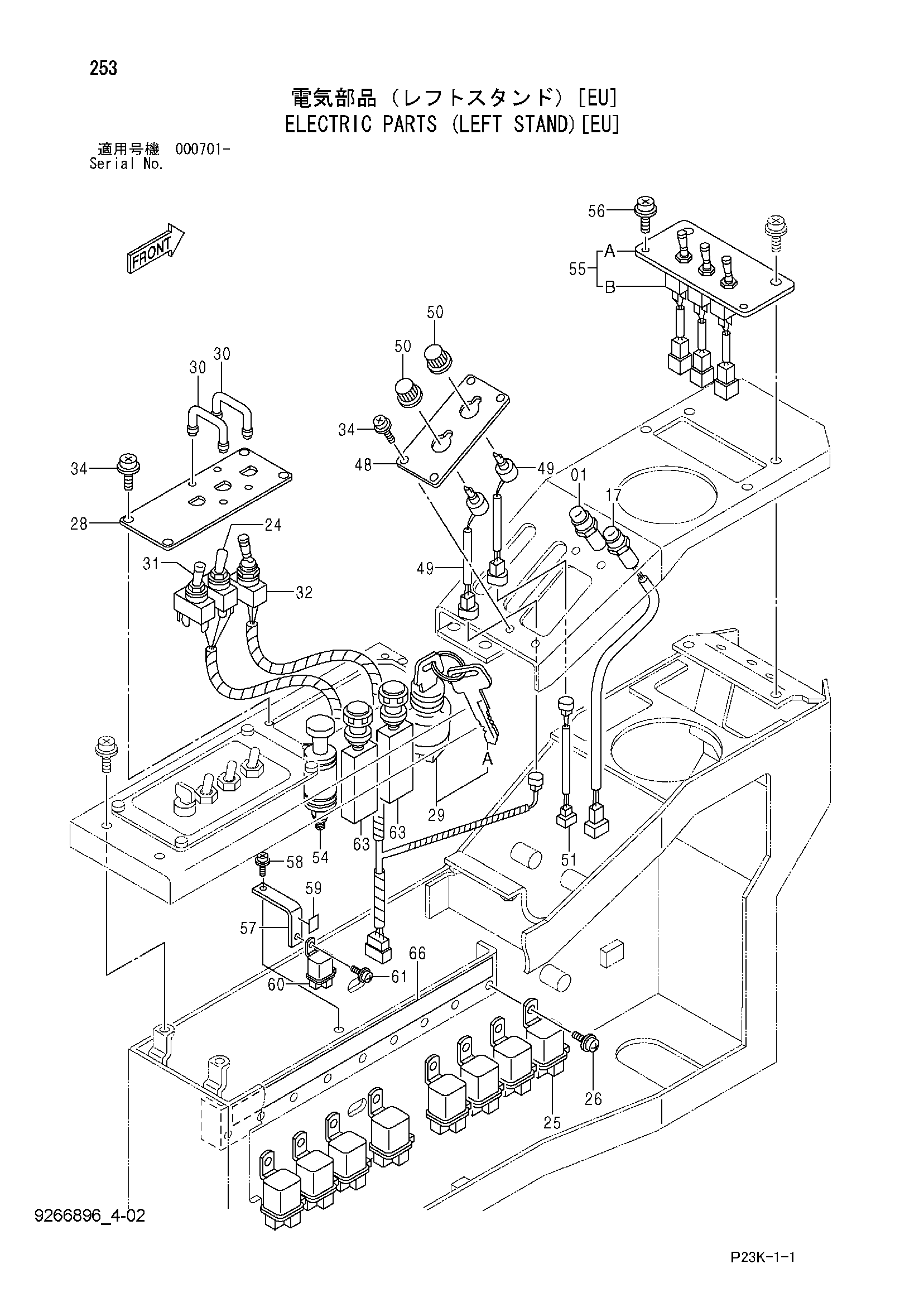

Электрооборудование (левый стойка)[EU] — HITACHI SCX700-C3
Заводская схема «Электрооборудование (левый стойка)[EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (левый стойка)[EU] HITACHI SCX700-C3](/catalog-drawings/05/055b8674-f461-49cc-b100-4d153c81e1f2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4388669 | Рамп | 1 |
| 17 | 4360757 | Фонарь пилотный | 1 |
| 24 | 4456727 | Выключатель | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 28 | 2053731 | Крышка | 1 |
| 30 | 4370932 | Рукоятка | 2 |
| 31 | 4383527 | Выключатель | 1 |
| 32 | 8078425 | Выключатель | 1 |
| 34 | J680412 | Винт с шайбой | 8 |
| 48 | 3087943 | Крышка | 1 |
| 49 | 4371245 | Датчик угла | 2 |
| 50 | 4370931 | Ручка | 2 |
| 51 | 8066584 | Жгут проводов провод (D1) | 1 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 8063972 | Панель управление | 1 |
| 55A | 3073857 | Панель SW | 1 |
| 55B | 4372201 | Выключатель | 3 |
| 56 | J680412 | Винт с шайбой | 2 |
| 57 | 9748056 | Кронштейн | 1 |
| 58 | J260614 | Болт с шайбой | 1 |
| 58A | J900614 | Болт | 1 |
| 58B | A590106 | Плоская шайба | 1 |
| 59 | 4676954 | Информационная табличка | 1 |
| 60 | 4414207 | Реле | 1 |
| 61 | J460616 | Винт с шайбой | 1 |
| 63 | 4239945 | Выключатель | 2 |
| 66 | 3087944 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
