Боковой рама (левый)[STD] — HITACHI SCX700-C3
Заводская схема «Боковой рама (левый)[STD]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

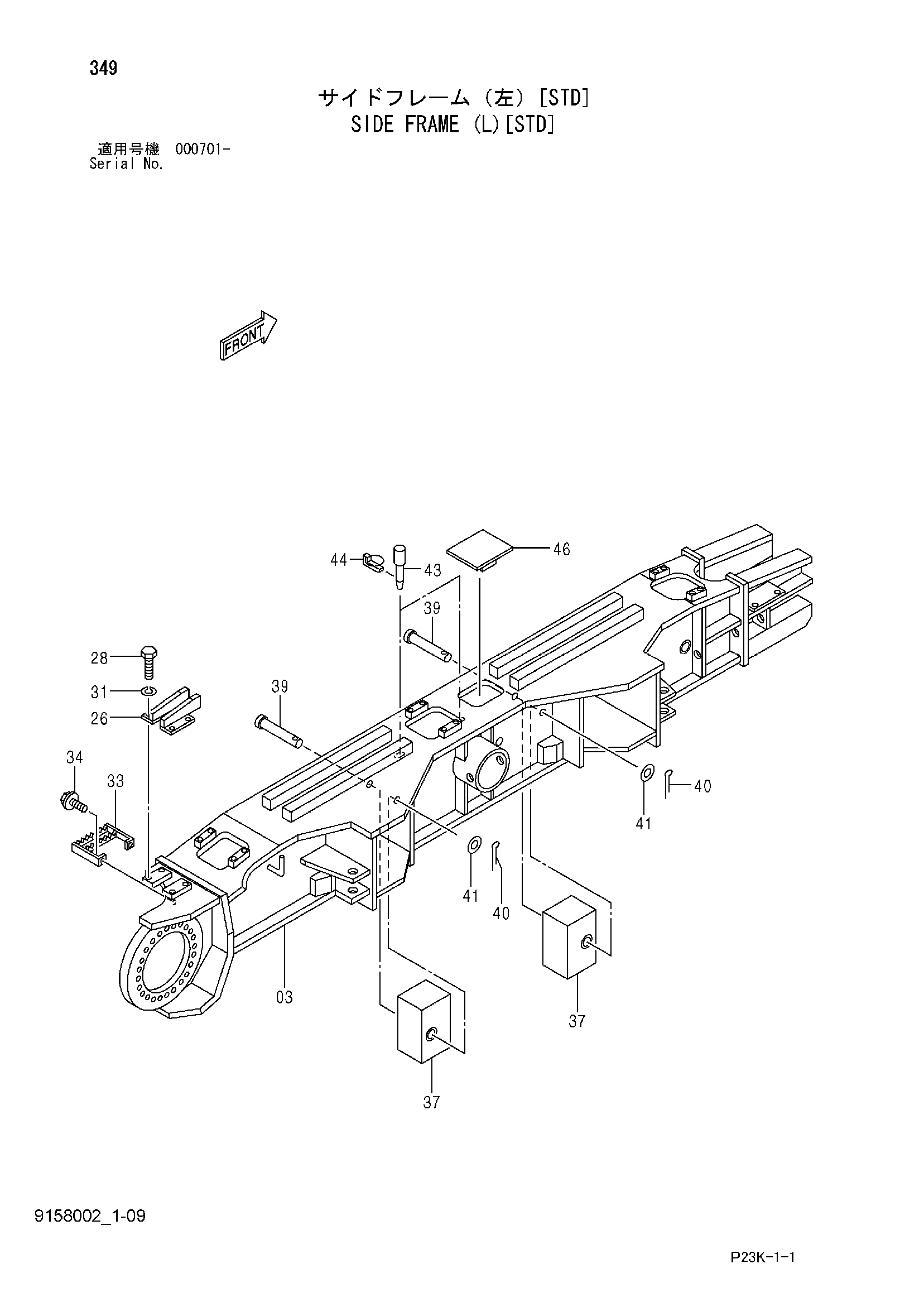

![Схема Боковой рама (левый)[STD] HITACHI SCX700-C3](/catalog-drawings/e1/e1691b7f-ed3a-4c16-9f6f-ff9b90db4ddb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4473056 | Рама боковой(левый) | 1 |
| 26 | 9746773 | Направляющая башмак | 1 |
| 28 | J901635 | Болт | 4 |
| 31 | A590916 | Пружинная шайба | 4 |
| 33 | 9743138 | Ступень | 1 |
| 34 | J271230 | Болт с шайбой | 2 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 37 | 8068027 | Противовес | 2 |
| 39 | 4377901 | Палец | 2 |
| 40 | A768063 | Шплинт | 2 |
| 41 | A590142 | Плоская шайба | 2 |
| 43 | 4123740 | Палец | 2 |
| 44 | 947404 | Палец кольцо | 2 |
| 46 | 9747522 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
