Крышка (3) — HITACHI SCX700-C3

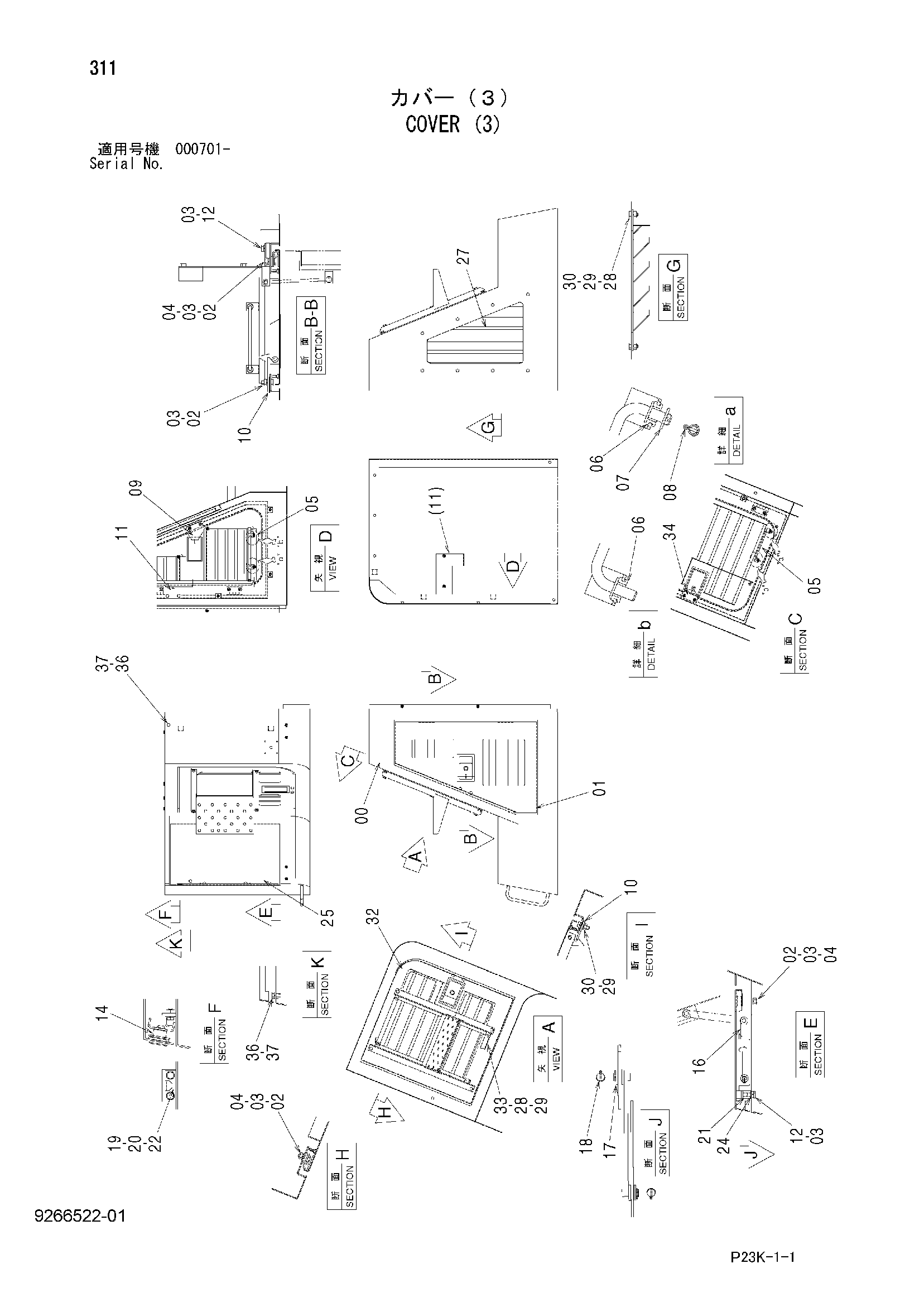

Заводская схема «Крышка (3)» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010885 | Крышка | 1 |
| 01 | 7051180 | Дверь | 1 |
| 02 | J950010 | Гайка | 14 |
| 03 | A590910 | Пружинная шайба | 20 |
| 04 | A590110 | Плоская шайба | 12 |
| 05 | 9742292 | Стойка | 2 |
| 06 | 4330808 | Резиновая втулка | 4 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | A762013 | Шплинт | 2 |
| 09 | 4368746 | Замок | 1 |
| 10 | 4330984 | Регулировочная шайба 1.0mm | 5 |
| 11 | 9766601 | Кронштейн | 1 |
| 12 | J901020 | Болт | 6 |
| 14 | 4368266 | Замок | 1 |
| 16 | 9746530 | Стойка | 1 |
| 17 | A590112 | Плоская шайба | 4 |
| 18 | A762018 | Шплинт | 2 |
| 19 | 4368843 | Замок | 1 |
| 20 | J900614 | Болт | 2 |
| 21 | 9746532 | Седло винта | 2 |
| 22 | A590906 | Пружинная шайба | 2 |
| 24 | 4378746 | Регулировочная шайба 1.0mm | 4 |
| 25 | 7042968 | Рооф | 1 |
| 27 | 7051328 | Лоувер | 1 |
| 28 | J901020 | Болт | 12 |
| 29 | A590910 | Пружинная шайба | 14 |
| 30 | J950010 | Гайка | 10 |
| 32 | 6024844 | Дверь | 1 |
| 33 | 7051184 | Ступень | 1 |
| 34 | 4330980 | Замок | 1 |
| 36 | J901020 | Болт | 2 |
| 37 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
