Гусеница опора [EU] — HITACHI SCX700-C3

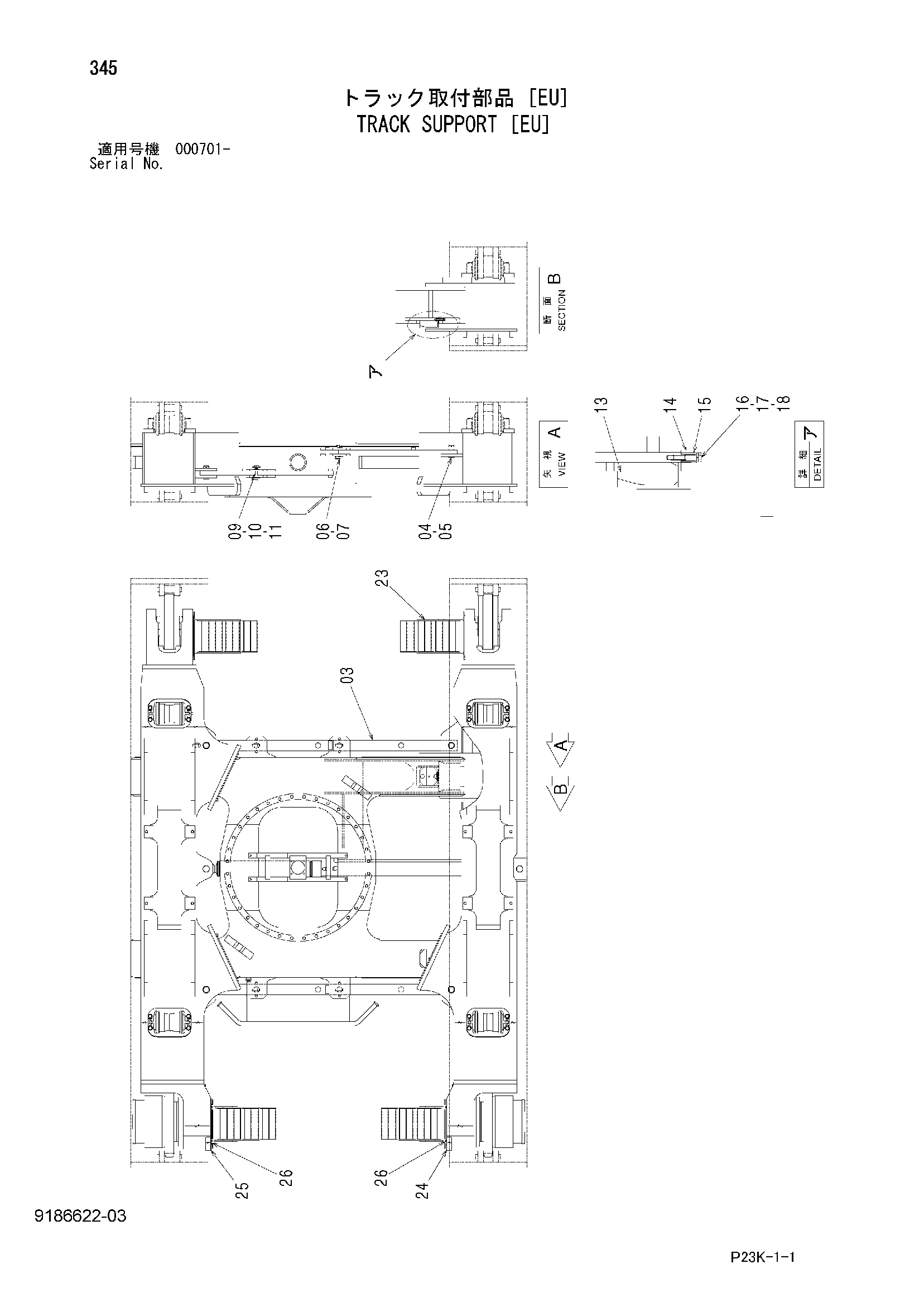

Заводская схема «Гусеница опора [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеница опора [EU] HITACHI SCX700-C3](/catalog-drawings/94/94bd591b-dfab-4185-851b-dbbb3126813f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8078656 | Тяга | 4 |
| 04 | 4155792 | Палец | 4 |
| 05 | A766071 | Шплинт | 4 |
| 06 | 9746674 | Палец | 4 |
| 07 | 947447 | Палец кольцо | 4 |
| 09 | 4369885 | Палец | 8 |
| 10 | A764040 | Шплинт | 8 |
| 11 | A590120 | Плоская шайба | 8 |
| 13 | 4430446 | Блок | 4 |
| 14 | 4430825 | Пластина | 4 |
| 15 | 4198700 | Проставка | 8 |
| 16 | J901680 | Болт | 8 |
| 17 | A590916 | Пружинная шайба | 8 |
| 18 | A590116 | Плоская шайба | 8 |
| 23 | 8081321 | Ступень | 4 |
| 24 | 7041651 | Крышка | 1 |
| 25 | 7041652 | Крышка | 1 |
| 26 | J271235 | Болт с шайбой | 12 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
