Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI SCX700-C3

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

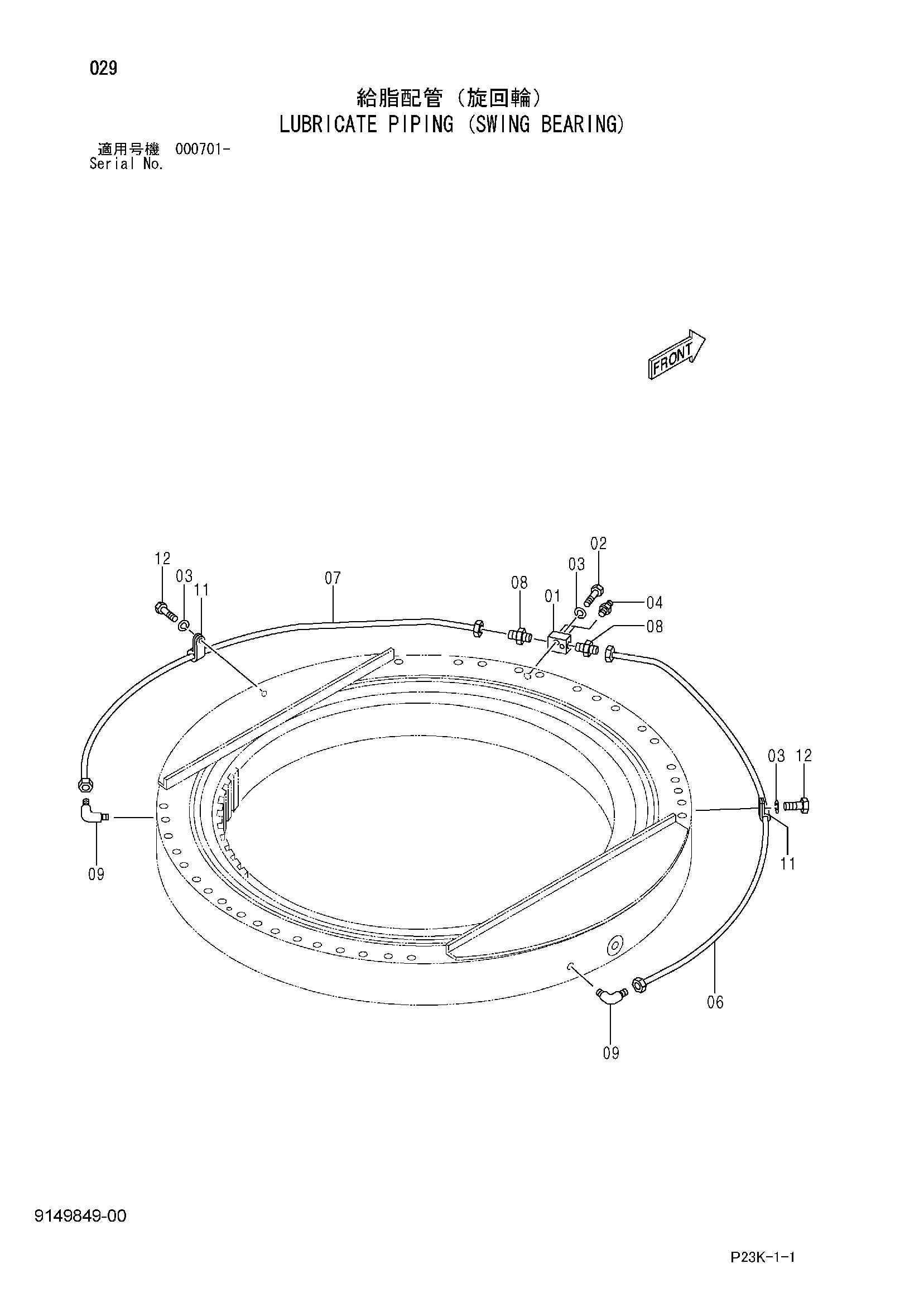

Схема Трубопроводы системы смазки (опорно-поворотное устройство) HITACHI SCX700-C3

Детали на схеме

Поз.Каталожный номерНаименованиеКол.
014219720Блок1
02J901045Болт1
03A590910Пружинная шайба3
04J75481Пресс-маслёнка2
063075357Трубка1
073075358Трубка1
084130168Штуцер трубки2
094130174Штуцер трубки2
11484827Хомут2
12J901016Болт2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
