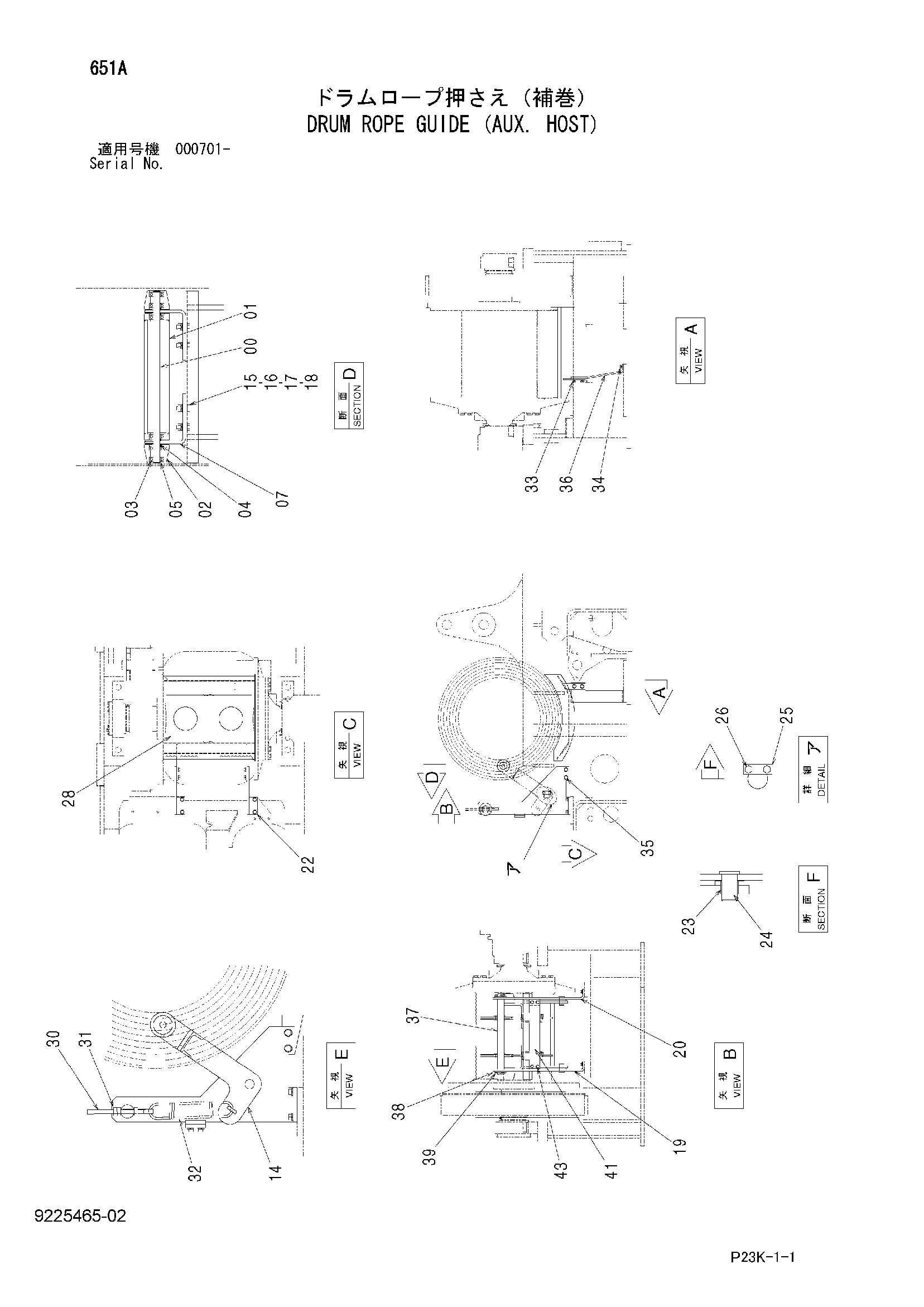

Барабан канат направляющая (дополнительный. хост) — HITACHI SCX700-C3
Заводская схема «Барабан канат направляющая (дополнительный. хост)» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4488495 | Мост | 1 |
| 01 | 8091137 | Ролик | 1 |
| 02 | 4476718 | Ролик | 2 |
| 03 | 4445083 | Шариковый подшипник | 6 |
| 04 | 4436461 | Проставка | 4 |
| 05 | 959500 | Стопорное кольцо | 2 |
| 07 | 3097488 | Кронштейн | 2 |
| 14 | 7044080 | Рычаг | 1 |
| 15 | J901235 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | A590112 | Плоская шайба | 4 |
| 18 | J950012 | Гайка | 4 |
| 19 | 8091550 | Кронштейн | 1 |
| 20 | 8091551 | Кронштейн | 1 |
| 22 | J271230 | Болт с шайбой | 4 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4488479 | Втулка | 2 |
| 24 | 4465352 | Мост | 2 |
| 25 | X280071 | Стопорная пластина | 2 |
| 26 | J260816 | Болт с шайбой | 4 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 7044248 | Направляющая каната | 1 |
| 30 | 4423922 | Шток | 2 |
| 31 | J950014 | Гайка | 6 |
| 32 | 4600223 | Пружина растяжения | 2 |
| 33 | J271230 | Болт с шайбой | 2 |
| 33A | J901230 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | J271030 | Болт с шайбой | 2 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J271230 | Болт с шайбой | 4 |
| 35A | J901230 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4371765 | Кронштейн | 1 |
| 37 | 3097811 | Палец | 1 |
| 38 | A590142 | Плоская шайба | 2 |
| 39 | A768063 | Шплинт | 2 |
| 41 | 4600173 | Стойка | 1 |
| 43 | J271030 | Болт с шайбой | 4 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
