Боковой валк — HITACHI SCX700-C3

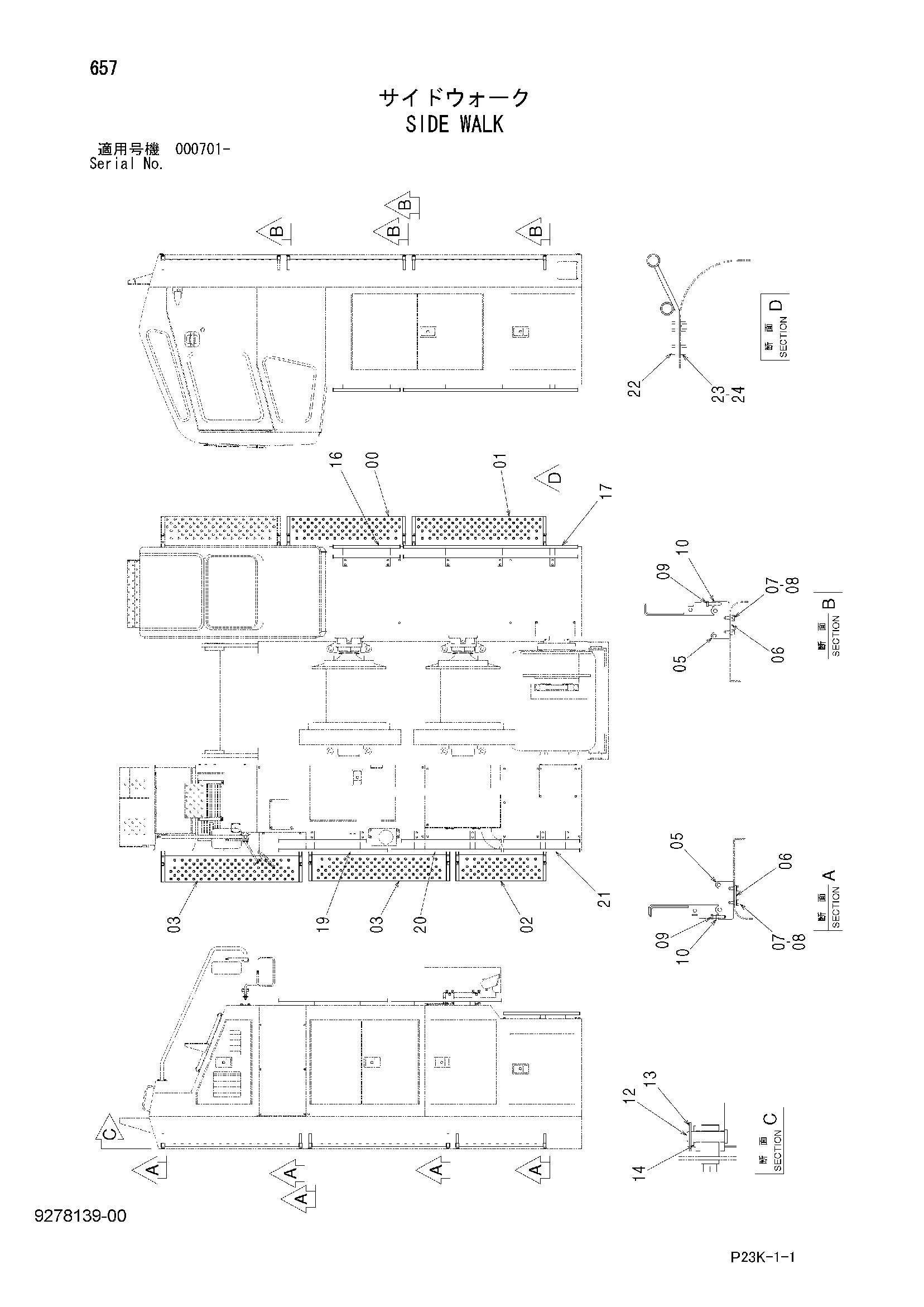

Заводская схема «Боковой валк» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045432 | Ступень | 1 |
| 01 | 7051852 | Ступень | 1 |
| 02 | 7052811 | Ступень | 1 |
| 03 | 7051857 | Ступень | 2 |
| 05 | 4613446 | Кронштейн | 10 |
| 06 | 4619404 | Пластина | 10 |
| 07 | J901225 | Болт | 20 |
| 08 | A590912 | Пружинная шайба | 20 |
| 09 | J901240 | Болт | 10 |
| 10 | J950012 | Гайка | 10 |
| 12 | 4338267 | Палец | 10 |
| 13 | 4022700 | Стопорный палец | 10 |
| 14 | A590116 | Плоская шайба | 10 |
| 16 | 8083837 | Поручень | 1 |
| 17 | 8083838 | Поручень | 1 |
| 19 | 8104676 | Поручень | 1 |
| 20 | 8104986 | Поручень | 1 |
| 21 | 8104686 | Поручень | 1 |
| 22 | J901025 | Болт | 22 |
| 23 | A590910 | Пружинная шайба | 22 |
| 24 | J950010 | Гайка | 22 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
