Радиатор — HITACHI SCX700-C3

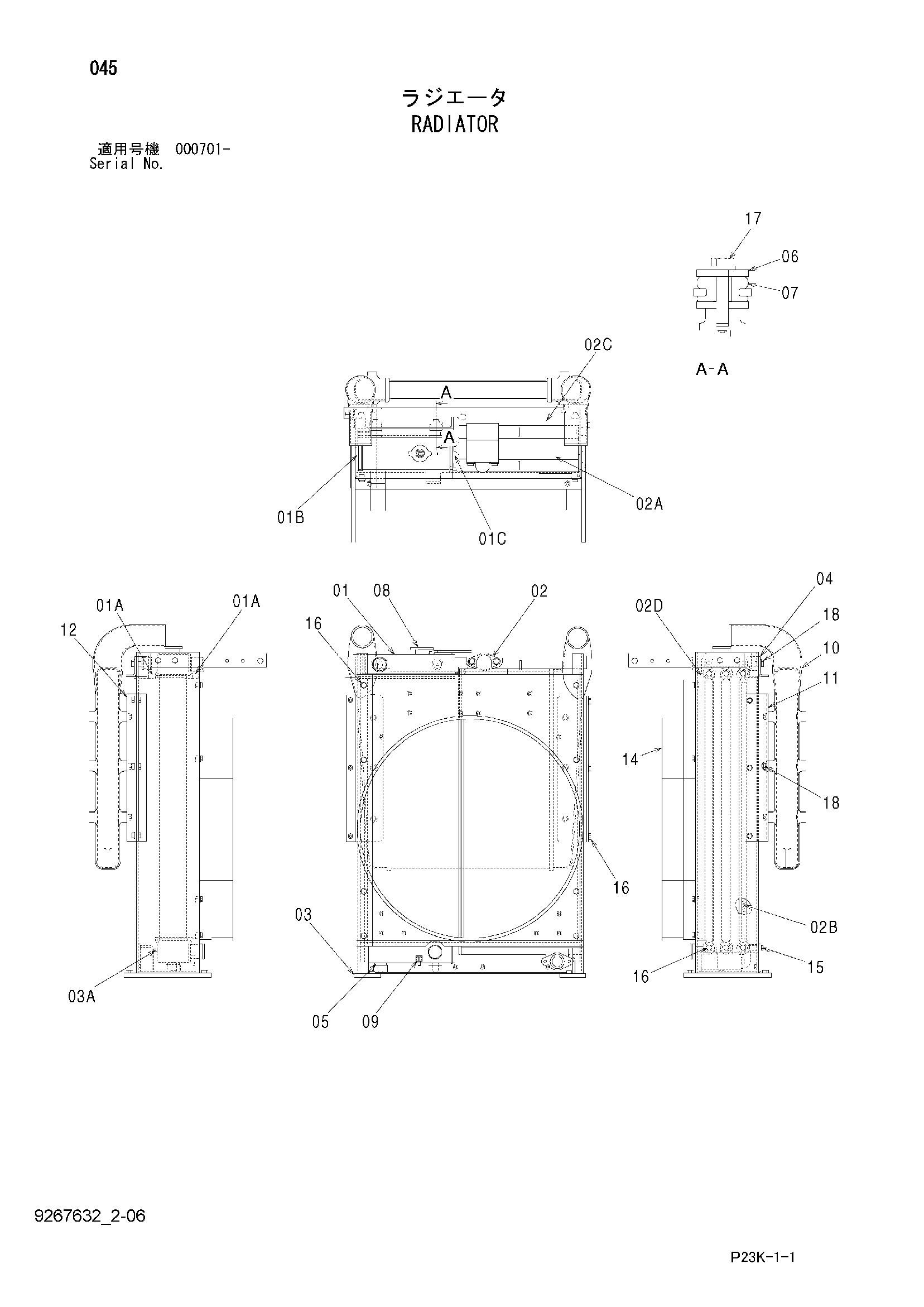

Заводская схема «Радиатор» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4658336 | Радиатор | 1 | |
| 01 | 4682631 | Радиатор | 1 |
| 01A | 4664965 | Манжета | 3 |
| 01B | 4682613 | Манжета | 1 |
| 01C | 4682615 | Манжета | 1 |
| 02 | 4682616 | Масляный радиатор | 1 |
| 02A | 4682632 | Резиновая прокладка | 4 |
| 02B | 4682633 | Резиновая прокладка | 2 |
| 02C | 4682617 | Манжета | 2 |
| 02D | 4682618 | Манжета | 2 |
| 03 | 4682634 | Рама | 1 |
| 03A | 4664966 | Манжета | 1 |
| 04 | 4682636 | Пластина | 1 |
| 05 | 4664900 | Амортизатор | 2 |
| 06 | 4665798 | Шайба | 4 |
| 07 | 4664901 | Амортизатор | 2 |
| 08 | 4664910 | Колпачок | 1 |
| 09 | 4664948 | Кокк дренажный | 1 |
| 10 | 4664955 | Радиатор | 1 |
| 11 | 4682638 | Пластина | 1 |
| 12 | 4682639 | Пластина | 1 |
| 14 | 4682640 | Кожух | 1 |
| 15 | J260820 | Болт с шайбой | 2 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | J271025 | Болт с шайбой | 20 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271050 | Болт с шайбой | 2 |
| 17A | J901050 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271225 | Болт с шайбой | 8 |
| 18A | J901225 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
