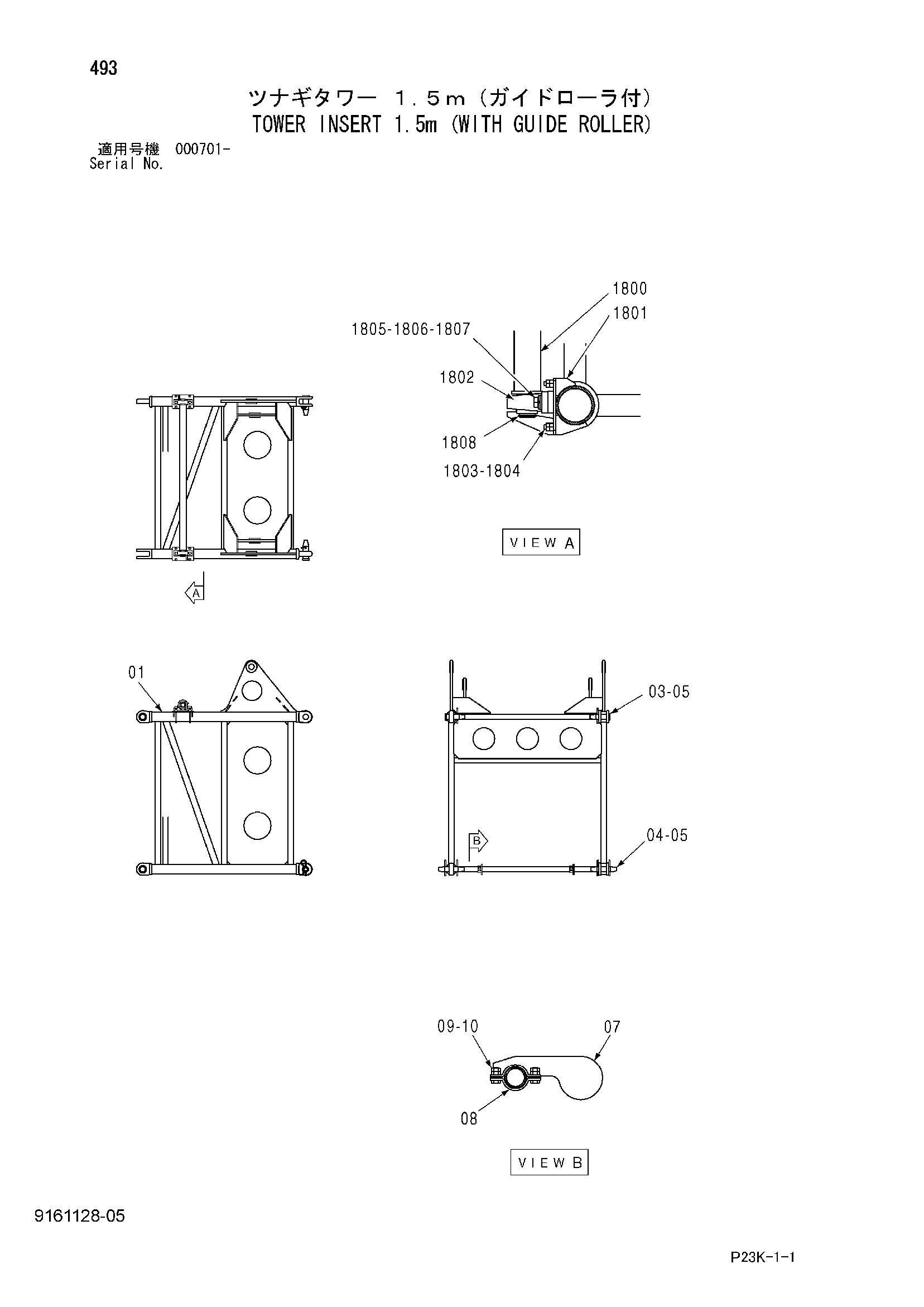

Башенный вставка 1.5m (с направляющая каток) — HITACHI SCX700-C3
Заводская схема «Башенный вставка 1.5m (с направляющая каток)» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9161128 | Башенный вставка в сборе | 1 | |
| 01 | 6016659 | Стрела вставка | 1 |
| 03 | 4365916 | Палец | 2 |
| 04 | 4365917 | Палец | 2 |
| 05 | 3002554 | Стопорный палец | 6 |
| 07 | 9723588 | Ограничитель | 2 |
| 08 | 4178182 | Хомут трубки | 2 |
| 09 | J901030 | Болт | 4 |
| 10 | J950010 | Гайка | 8 |
| 18 | 9152837 | Направляющая каток в сборе | 1 |
| 1800 | 9761577 | Ролик | 1 |
| 1801 | 8071133 | Кронштейн | 2 |
| 1802 | 4420385 | Подшипник. блок | 2 |
| 1803 | 4292474 | U-образный болт | 4 |
| 1804 | J950010 | Гайка | 16 |
| 1805 | J901440 | Болт | 4 |
| 1806 | A590914 | Пружинная шайба | 4 |
| 1807 | A590114 | Плоская шайба | 4 |
| 1808 | 991342 | Стопорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
