Опора двигателя — HITACHI SCX700

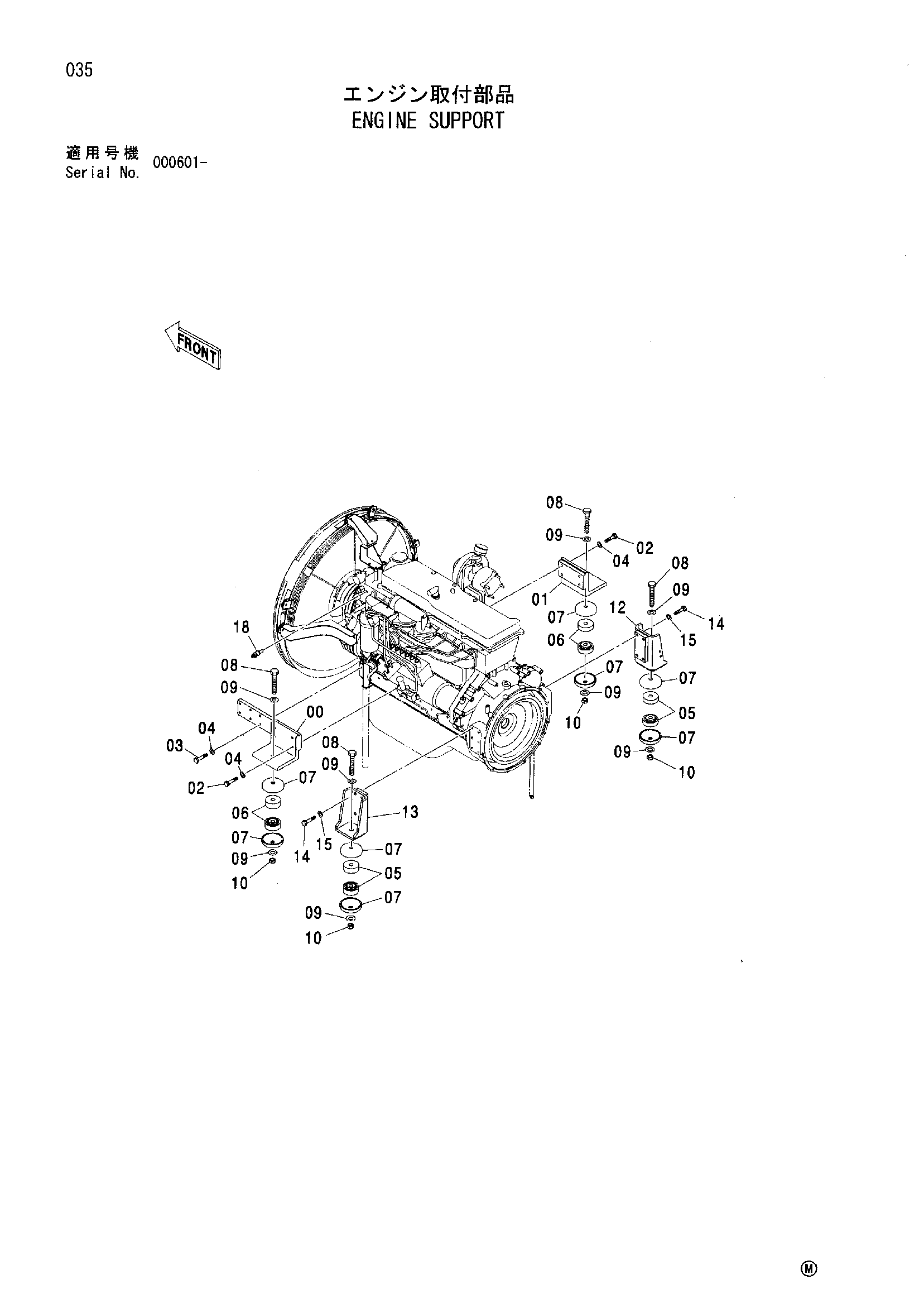

Заводская схема «Опора двигателя» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091314 | Кронштейн | 1 |
| 01 | 8080785 | Кронштейн | 1 |
| 02 | J901055 | Болт | 8 |
| 03 | J901035 | Болт | 2 |
| 04 | J222010 | Шайба | 10 |
| 05 | 4188649 | Резиновая прокладка | 4 |
| 06 | 4256314 | Резиновый R | 4 |
| 07 | 4189018 | Ограничитель | 8 |
| 08 | J921806 | Болт | 4 |
| 09 | J222018 | Шайба | 8 |
| 10 | J950018 | Гайка | 4 |
| 12 | 7038769 | Кронштейн | 1 |
| 13 | 8088994 | Кронштейн | 1 |
| 14 | J901260 | Болт | 8 |
| 15 | J222012 | Шайба | 8 |
| 18 | 4257129 | Датчик термостатический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
