Пилотный клапан (правый)[EU] — HITACHI SCX700

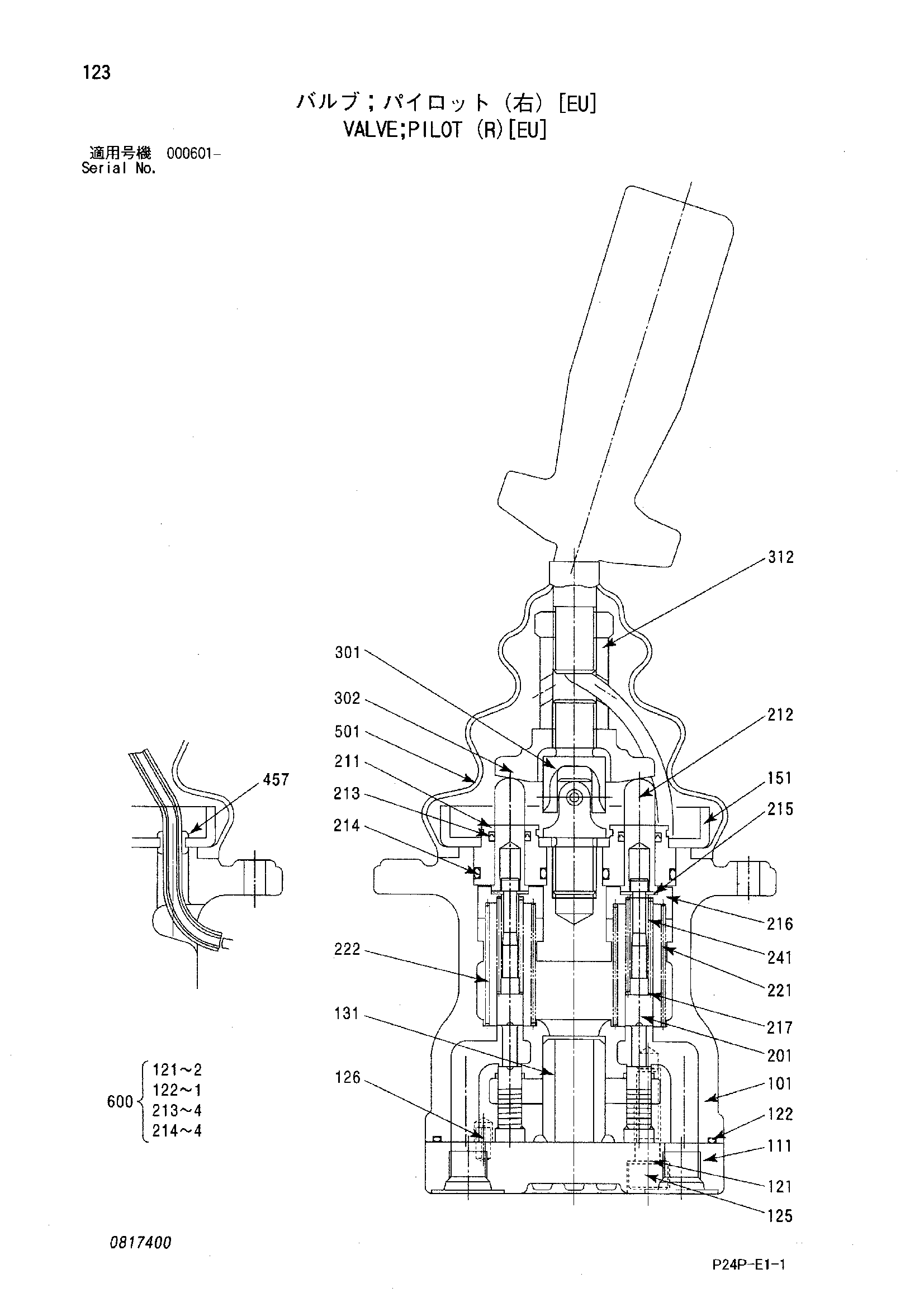

Заводская схема «Пилотный клапан (правый)[EU]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный клапан (правый)[EU] HITACHI SCX700](/catalog-drawings/10/1026d782-7ad2-4a3f-9c71-8c0836a5a191.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4429532 | Пилотный клапан | 1 | |
| 111 | 0708402 | Пластина | 1 |
| 125 | 0150809 | Болт с внутренним шестигранником | 2 |
| 126 | 4101345 | Пружинный штифт | 1 |
| 131 | 0708406 | Втулка | 1 |
| 151 | 0393809 | Пластина | 1 |
| 211 | 0629003 | Пробка | 4 |
| 212 | 0628907 | Шток | 4 |
| 215 | 0428906 | Шайба | 8 |
| 216 | 0628909 | Сиденье | 4 |
| 217 | 0428907 | Шайба | 4 |
| 221 | 0708409 | Пружина | 3 |
| 222 | 0817301 | Пружина | 1 |
| 241 | 0628911 | Пружина | 4 |
| 301 | 0393820 | Соединение | 1 |
| 302 | 0708410 | Пластина | 1 |
| 312 | 0393822 | Гайка | 1 |
| 457 | 0393836 | Втулка | 1 |
| 501 | 0393839 | Белловс | 1 |
| 600 | 0708412 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
