Направляющая каток — HITACHI SCX700

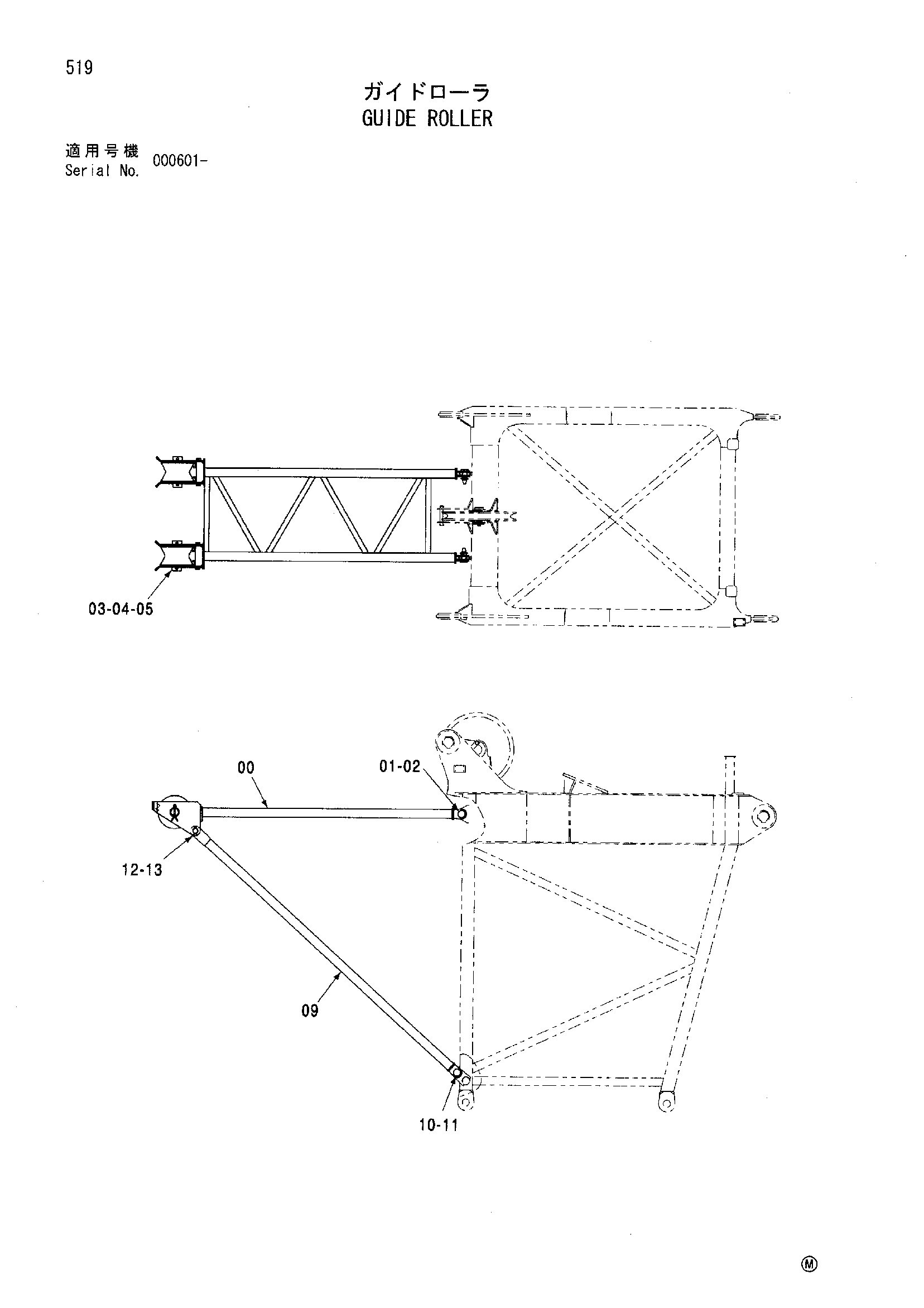

Заводская схема «Направляющая каток» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9161405	Направляющая каток в сборе	1
00	7040879	Каток направляющая	1
01	489144	Палец	2
02	4001834	Палец кольцо	2
03	4118739	Ролик	2
04	4384166	Палец	2
05	A761000	Шплинт	4
09	8068352	Стойка	2
10	489144	Палец	2
11	4001834	Палец кольцо	2
12	4382675	Палец	2
13	A768050	Шплинт	4

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
