Гидробак — HITACHI SCX700

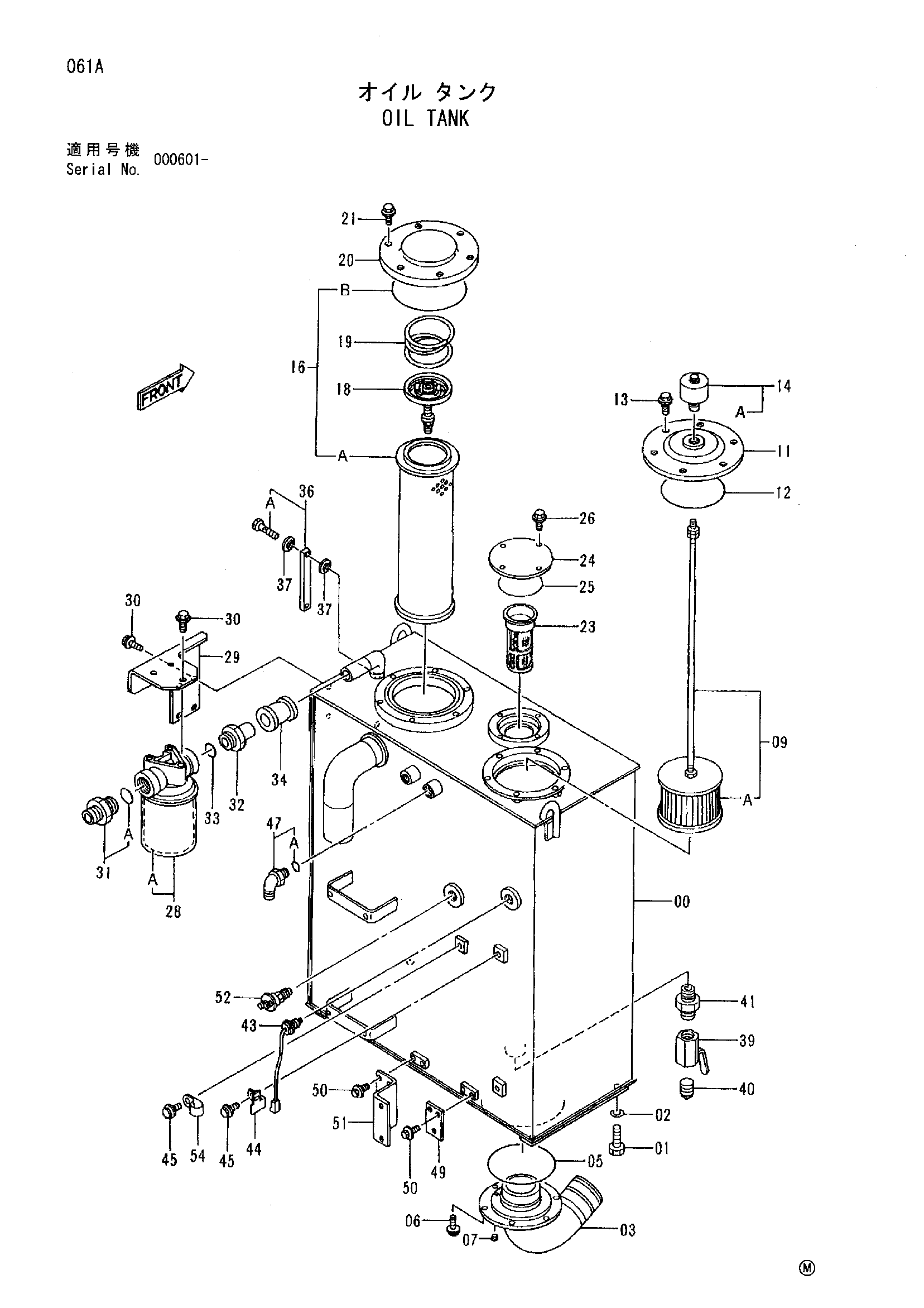

Заводская схема «Гидробак» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6021235	Гидробак	1
01	J901630	Болт	4
02	A590916	Пружинная шайба	4
03	8061310	Всасывающая трубка	1
05	A810165	Уплотнительное кольцо	1
06	J011022	Болт с шайбой	6
07	94-2011	Пробка	1
09	4318736	Всасывающий фильтр	1
09A	4210224	Сетчатый фильтр	1
11	8056948	Крышка	1
12	A810160	Уплотнительное кольцо	1
13	J011022	Болт с шайбой	6
14	4141320	Сапун	1
14A	4167549	Элемент	1
16	4325820	Фильтрующий элемент	1
16A	4292789	Фильтрующий элемент	1
16B	A810190	Уплотнительное кольцо	1
18	4180414	Клапан	1
19	4226549	Пружина	1
20	4204057	Крышка	1
21	J011018	Болт с шайбой	6
23	4119304	Сетчатый фильтр	1
24	4312818	Крышка	1
25	A810115	Уплотнительное кольцо	1
26	J011022	Болт с шайбой	4
28	4318737	Фильтр	1
28A	4205684	Картридж	1
29	3075742	Кронштейн	1
30	J011225	Болт с шайбой	7
31	4317614	Адаптер	1
31A	970860	Уплотнительное кольцо	1
32	4318377	Адаптер	1
33	970860	Уплотнительное кольцо	1
34	4071213	Муфта	1
36	8053499	Указатель уровня	1
36A	4100967	Болт	2
37	449558	Уплотнительная шайба	4
39	94-4030	Кран	1
40	94-2026	Пробка	1
41	94-1705	Адаптер	1
43	4259787	Выключатель уровень	1
44	4257159	Кронштейн	1
45	J011020	Болт с шайбой	2
47	4065118	Угловой штуцер	2
47A	4506424	Уплотнительное кольцо	1
49	9741169	Кронштейн	1
50	J011020	Болт с шайбой	4
51	9746545	Кронштейн	1
52	4425539	Выключатель термостатический	1
54	4190261	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
