Левый стойка (2) — HITACHI SCX700

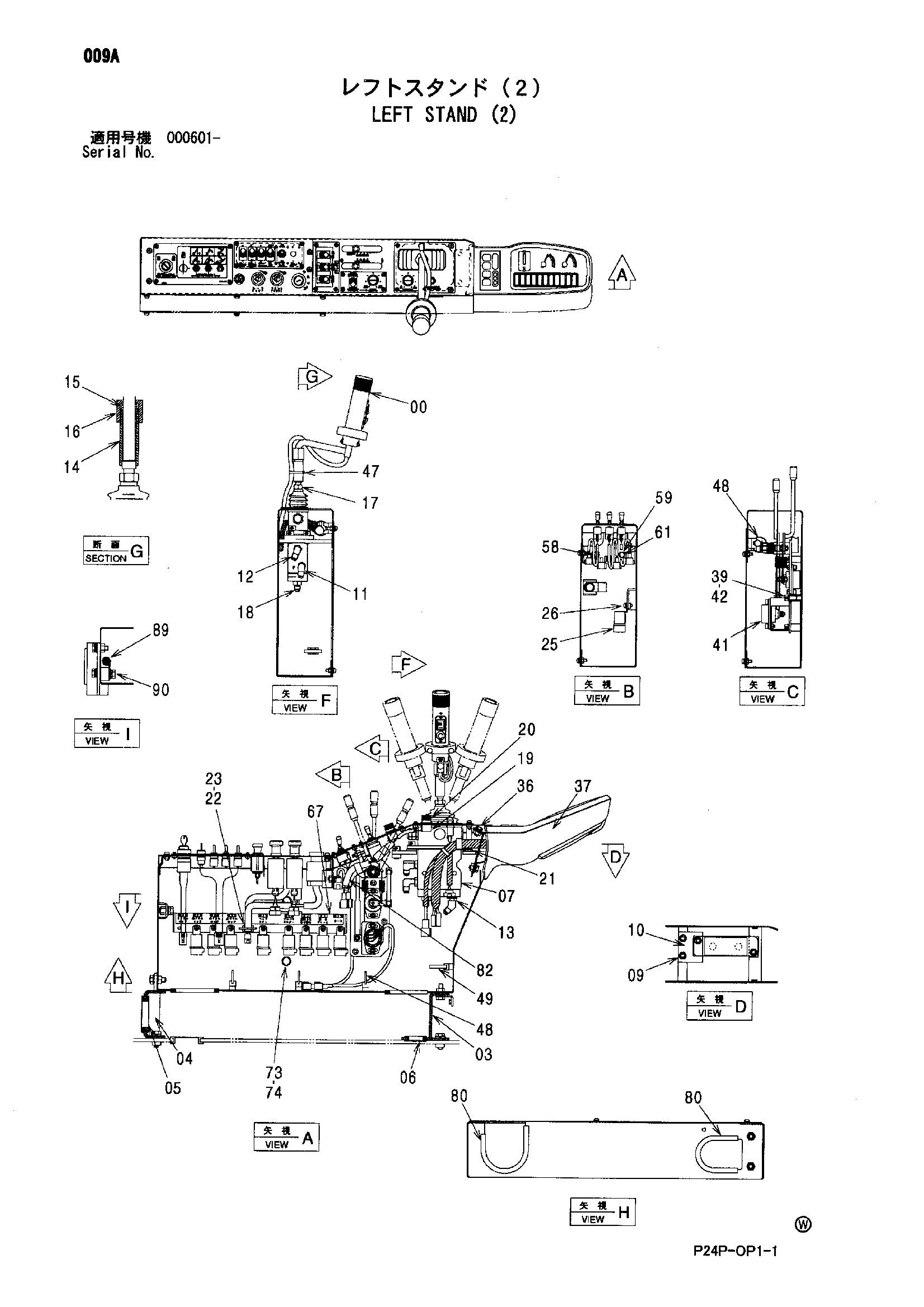

Заводская схема «Левый стойка (2)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9152249	Рычаг	1
03	8066344	Кронштейн	1
04	9742360	Кронштейн	1
05	4087462	Резиновая втулка	1
06	4357608	Резиновая втулка	1
07	4363972	Пилотный клапан	1
09	M341020	Болт с внутренним шестигранником	4
10	4370929	Седло винта	1
11	4322805	Фильтр	1
11A	957366	Уплотнительное кольцо	1
12	4156434	Угловой штуцер	1
12A	957366	Уплотнительное кольцо	1
13	4200472	Угловой штуцер	1
13A	957366	Уплотнительное кольцо	1
14	9746643	Рычаг	1
15	4157731	Ограничитель	1
16	4157732	Рукоятка блокировка	1
17	J231212	Гайка	1
18	4200467	Адаптер	1
18A	957366	Уплотнительное кольцо	1
19	4371245	Датчик угла	2
20	4370931	Ручка	2
21	4369010	Манжета	2
22	4196829	Направляющая лента	7
23	M430610	Винт	7
25	4251588	Реле	8
26	J460616	Винт с шайбой	8
36	J260816	Болт с шайбой	3
36A	J900816	Болт	1
36B	A590108	Плоская шайба	1
37	4338677	Панель указатель	1
39	M340820	Болт с внутренним шестигранником	3
41	9159294	Датчик	1
42	A590908	Пружинная шайба	3
47	4044883	Хомут	1
48	4055311	Ленточный зажим	5
49	4055312	Ленточный зажим	2
58	4252767	Кронштейн	2
59	4336874	Кронштейн	2
61	J260614	Болт с шайбой	3
61A	J900614	Болт	1
61B	A590106	Плоская шайба	1
67	3084927	Информационная табличка	1
73	J260820	Болт с шайбой	2
73A	J900820	Болт	1
73B	A590108	Плоская шайба	1
74	A590108	Плоская шайба	2
80	4382039	Резиновая прокладка	2
82	8066584	Жгут проводов	1
89	4190253	Зажим	1
90	J271025	Болт с шайбой	1
90A	J901025	Болт	1
90B	J222010	Шайба	1
