Гусеничная рама [STD] — HITACHI SCX700

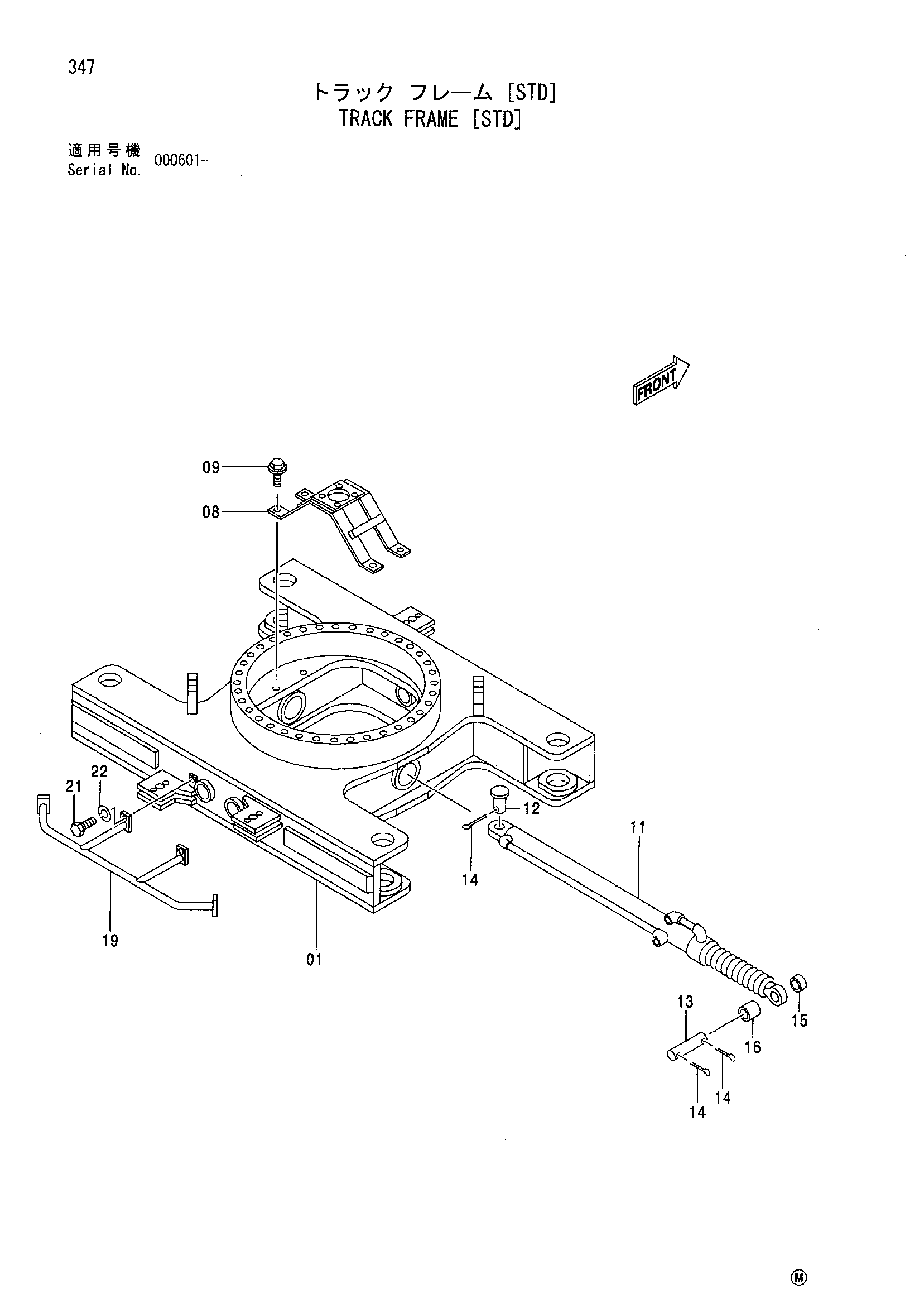

Заводская схема «Гусеничная рама [STD]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6020461	Гусеничная рама	1
08	8063414	Кронштейн	1
09	J011235	Болт с шайбой	4
11	4364642	Гидроцилиндр. масляный	1
12	4369832	Палец	1
13	4369884	Палец	1
14	A761000	Шплинт	3
15	4371064	Проставка	1
16	4371065	Проставка	1
19	8073249	Опора	1
21	J912045	Болт	2
22	A590920	Пружинная шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
