Поворот блокировка (1) — HITACHI SCX700

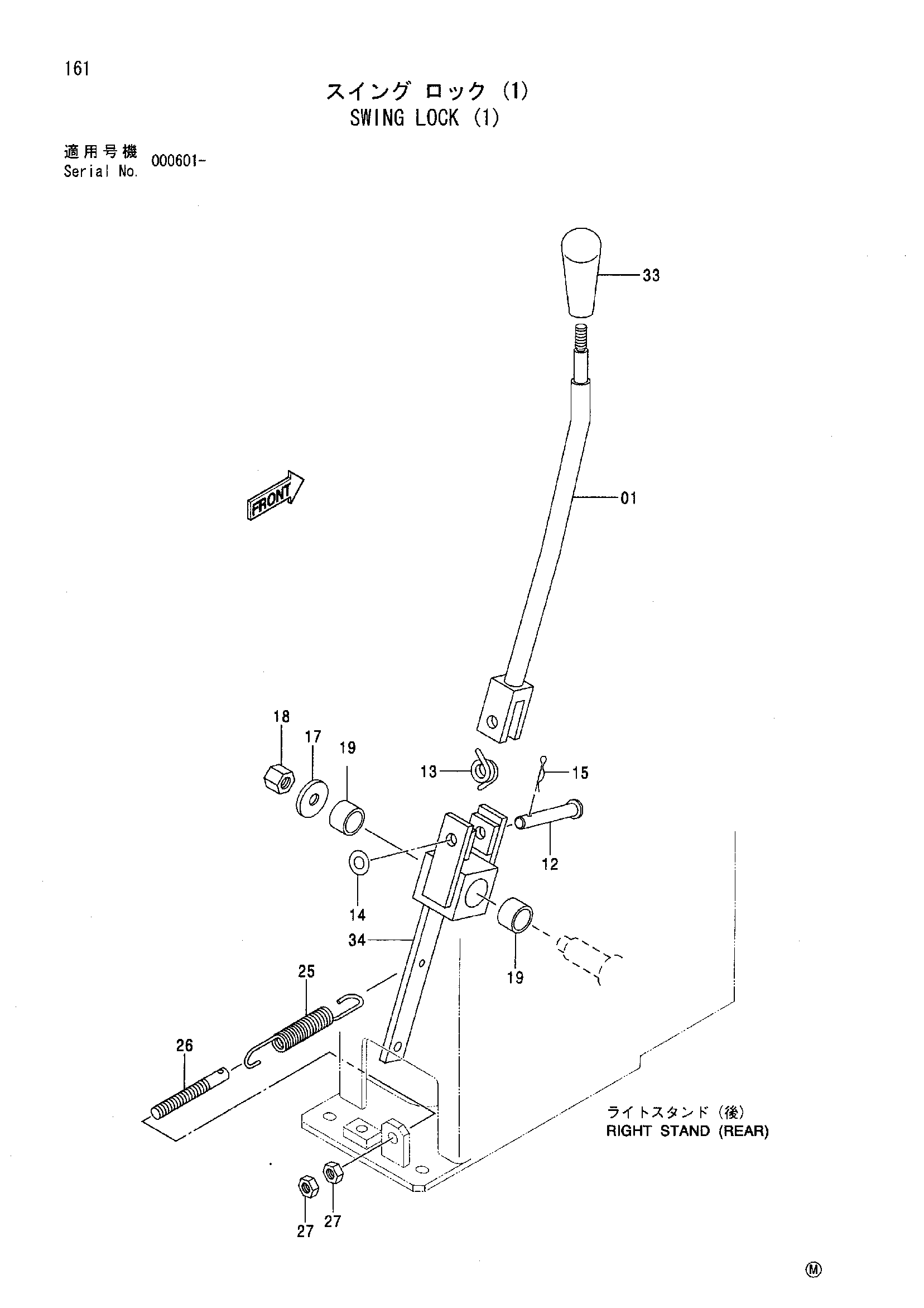

Заводская схема «Поворот блокировка (1)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9740919	Рычаг	1
01	9745363	Рычаг	1
12	4317048	Палец	1
13	4339057	Пружина	1
14	A590110	Плоская шайба	1
15	4022698	Стопорный палец	1
17	J217083	Шайба	1
18	M660010	U-образная гайка	1
19	4075781	Втулка	2
25	443067	Пружина растяжения	1
26	4317068	Шток	1
27	M500807	Гайка	2
33	4316879	Рукоятка	1
34	8056822	Рычаг	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
