Управление секция <900> — HITACHI SCX700

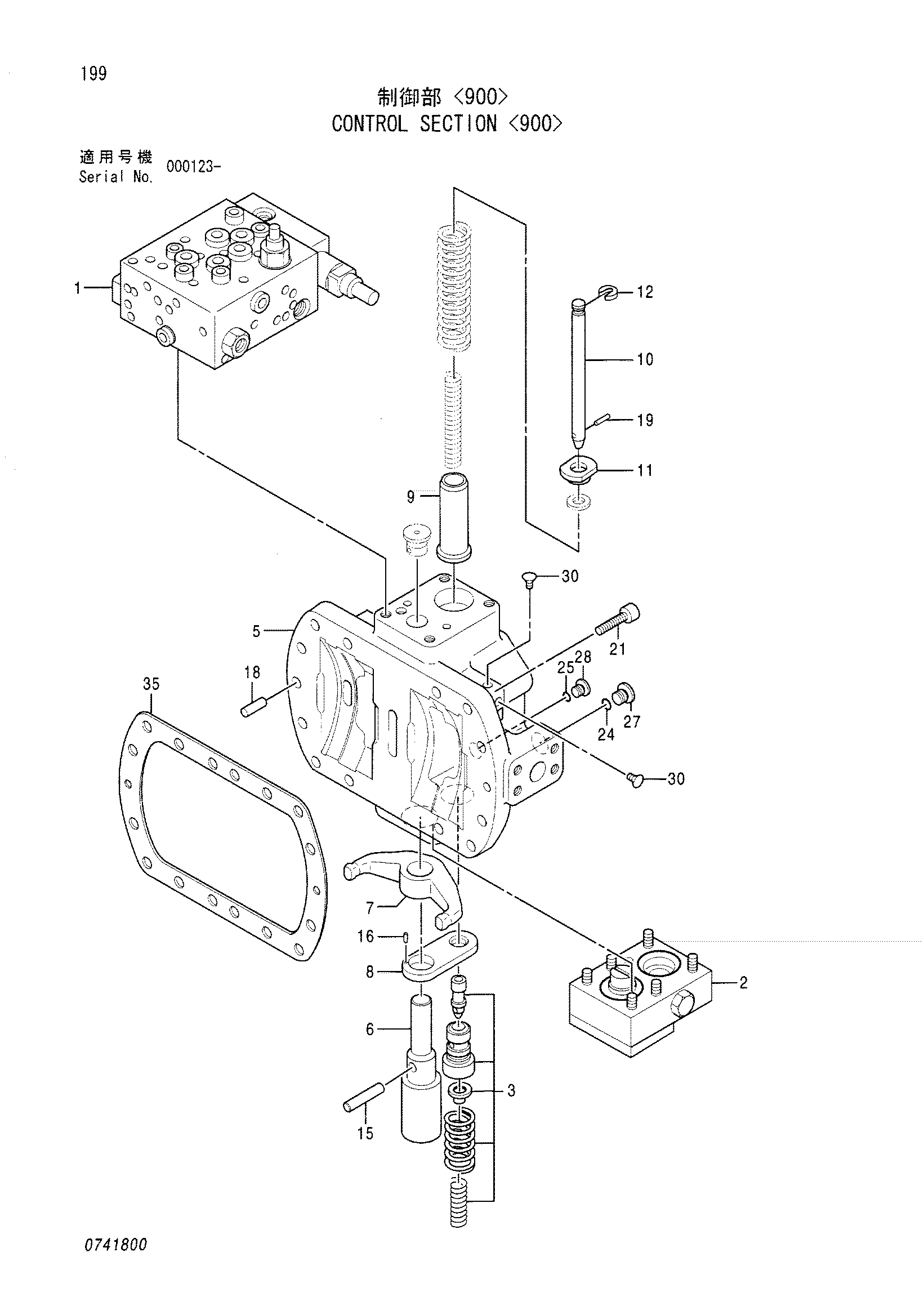

Заводская схема «Управление секция <900>» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3 | 4347902 | Управление деталь | 1 |
| 7 | 0626101 | Рукоять | 1 |
| 8 | 0626102 | Пластина | 1 |
| 9 | 0626103 | Седло пружины | 1 |
| 10 | 0626104 | Шток | 1 |
| 11 | 0626105 | Седло пружины | 1 |
| 12 | 0626106 | Фиксатор | 1 |
| 15 | 0626107 | Пружинный штифт | 1 |
| 16 | 0626108 | Пружинный штифт | 1 |
| 18 | 0215018 | Палец | 2 |
| 19 | 0626109 | Пружинный штифт | 1 |
| 21 | 0230123 | Болт с внутренним шестигранником | 12 |
| 24 | 957366 | Уплотнительное кольцо | 2 |
| 25 | 4506408 | Уплотнительное кольцо | 1 |
| 27 | 0215221 | Пробка | 2 |
| 28 | 0215220 | Пробка | 1 |
| 35 | 0626110 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
