Шестерённый насос — HITACHI SCX700

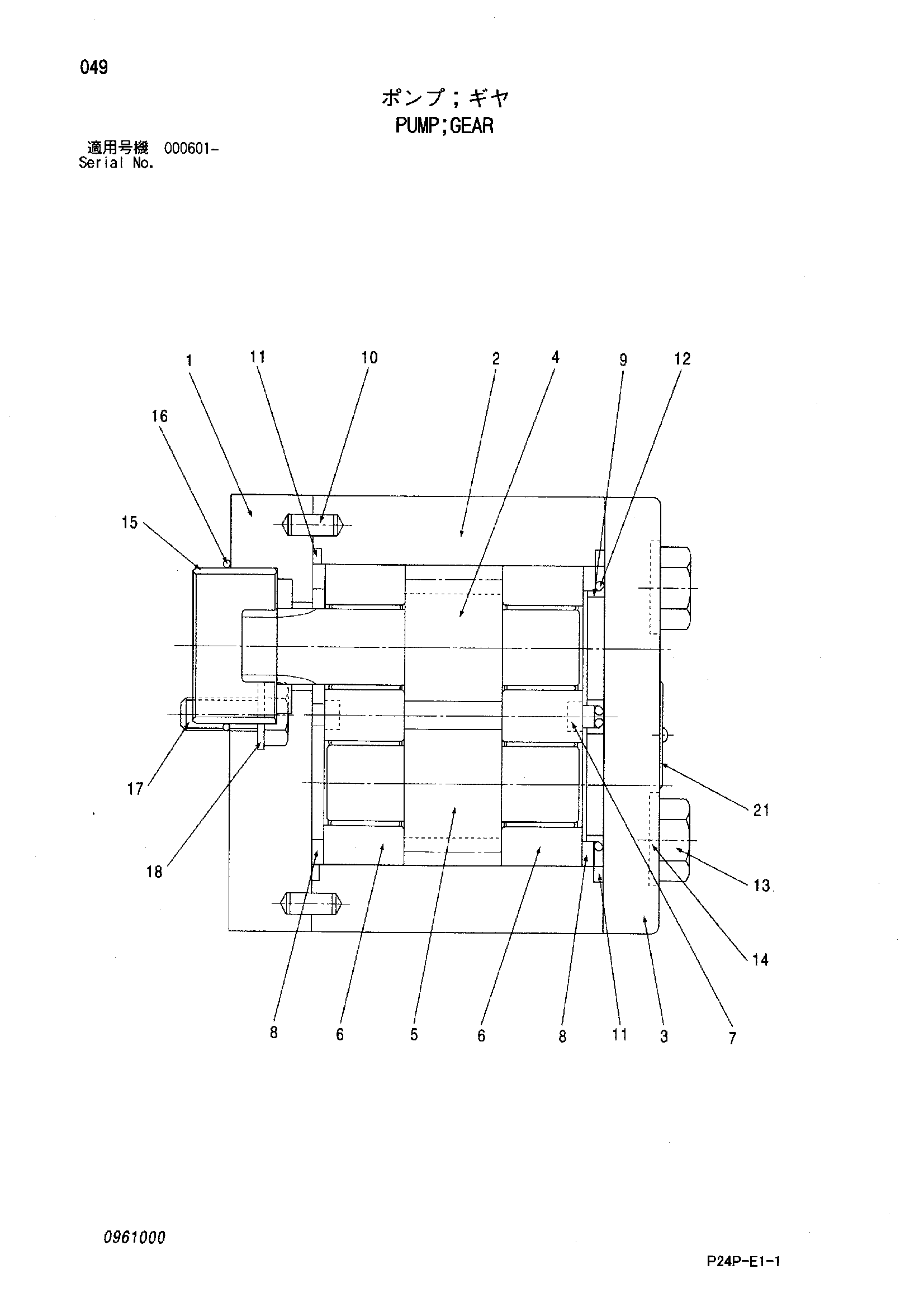

Заводская схема «Шестерённый насос» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4332986 | Шестерённый насос | 1 | |
| 1 | 0787101 | Рама | 1 |
| 2 | 0792401 | Корпус | 1 |
| 3 | 0295001 | Крышка | 1 |
| 4 | 0929707 | Шестерня | 1 |
| 5 | 0929704 | Шестерня холостой ход | 1 |
| 6 | 0738706 | Пластина | 2 |
| 7 | 0386304 | Кольцо | 2 |
| 8 | 0295002 | Пластина | 2 |
| 9 | 0295003 | Направляющая | 2 |
| 10 | 0330401 | Палец | 2 |
| 11 | 0295004 | Кольцо | 2 |
| 12 | 0295006 | Уплотнительное кольцо | 2 |
| 13 | 0307203 | Болт | 4 |
| 14 | 0284311 | Пружинная шайба | 4 |
| 15 | 0293602 | Втулка | 1 |
| 16 | 0625817 | Уплотнительное кольцо | 1 |
| 17 | 0754501 | Болт | 2 |
| 18 | 0738711 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
