Противовес управление детали (снятие устройство) — HITACHI SCX700

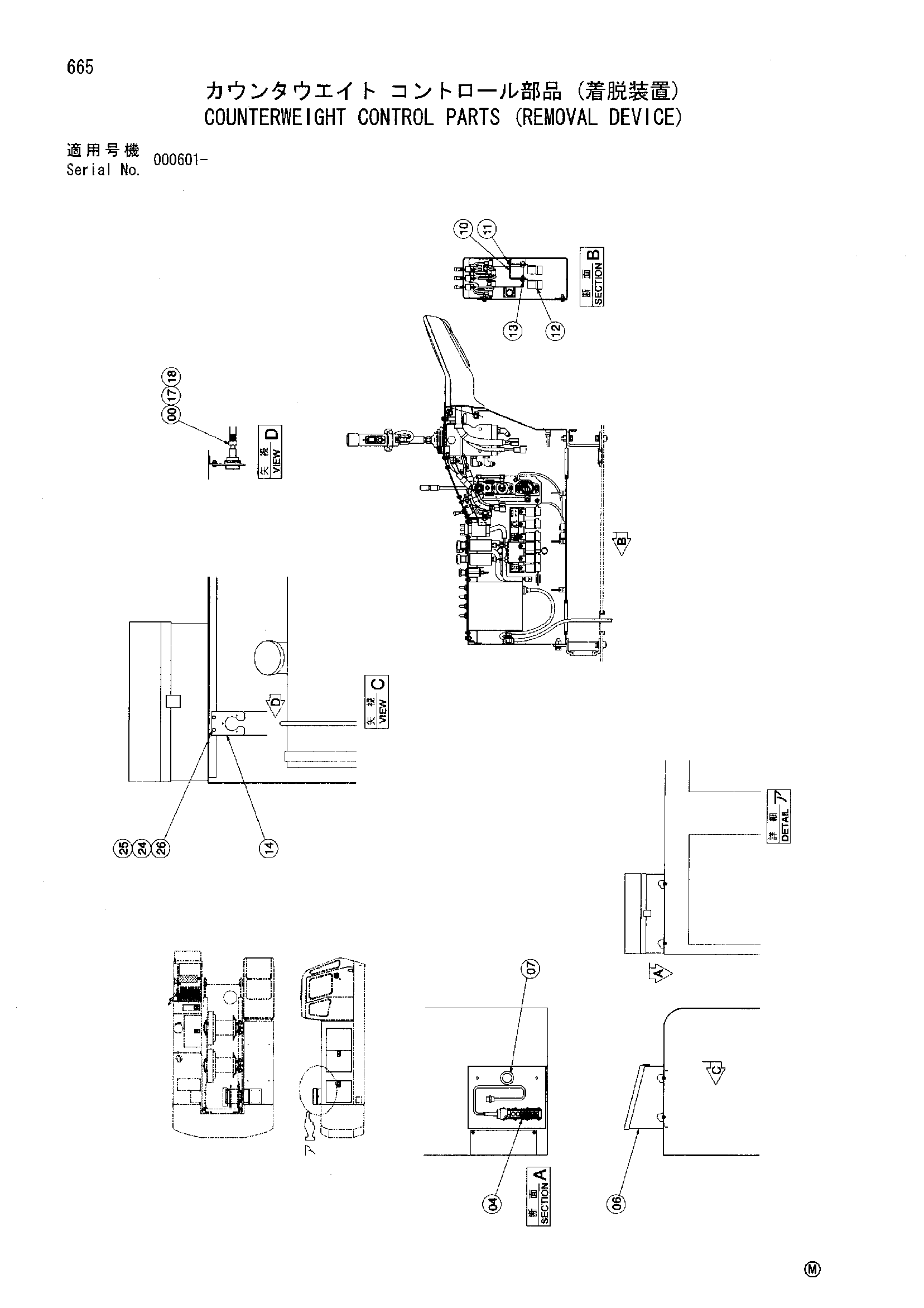

Заводская схема «Противовес управление детали (снятие устройство)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3088346 | Жгут проводов | 1 |
| 04 | 3081614 | Выключатель подвесной | 1 |
| 06 | 4432153 | Короб управление | 1 |
| 07 | 4087462 | Резиновая втулка | 1 |
| 10 | 9754095 | Кронштейн | 1 |
| 11 | J020616 | Болт с шайбой | 1 |
| 12 | 4251588 | Реле | 2 |
| 13 | J460616 | Винт с шайбой | 2 |
| 14 | 4442902 | Кронштейн | 1 |
| 17 | M500303 | Гайка | 3 |
| 18 | M470316 | Винт | 3 |
| 24 | A590906 | Пружинная шайба | 2 |
| 25 | M500605 | Гайка | 2 |
| 26 | J900616 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
