Снятие трубопроводы (2) — HITACHI SCX700

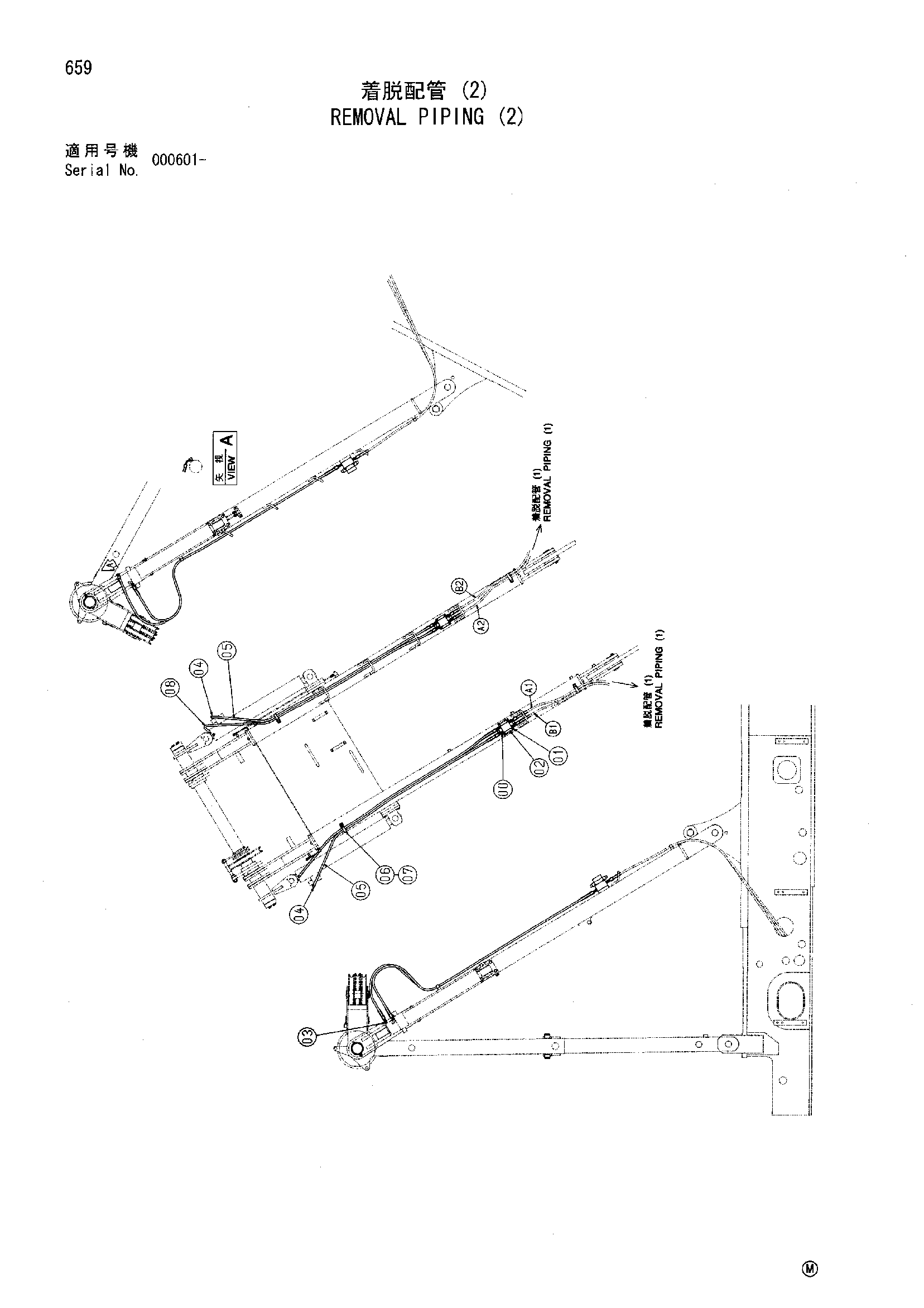

Заводская схема «Снятие трубопроводы (2)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4200466	Адаптер	8
00A	4509180	Уплотнительное кольцо	1
01	J011075	Болт с шайбой	8
02	4354564	Клапан	2
03	4215650	Адаптер	1
04	4154657	Угловой штуцер	3
05	4398903	Шланг	3
06	4192034	Зажим	4
07	J011020	Болт с шайбой	4
08	4443500	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
