Стрела ограничитель (снятие устройство) — HITACHI SCX700

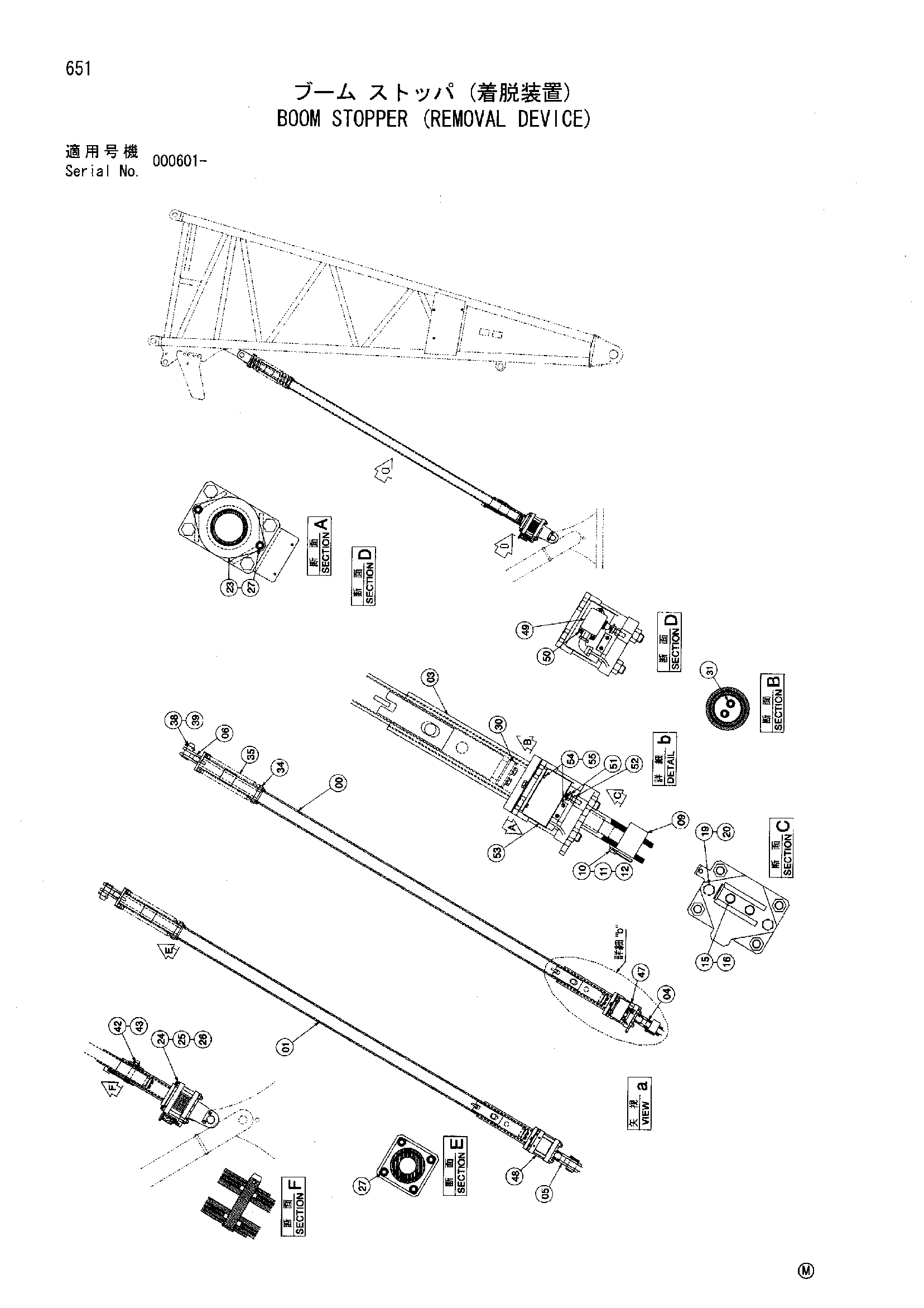

Заводская схема «Стрела ограничитель (снятие устройство)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071334 | Опора наружный | 1 |
| 01 | 8071364 | Опора наружный | 1 |
| 03 | 8071387 | Опора | 2 |
| 04 | 8071331 | Соединение | 1 |
| 05 | 8071332 | Соединение | 1 |
| 06 | 8078933 | Опора внутренний | 2 |
| 09 | 4338584 | Палец | 2 |
| 10 | X4246 | Стопорная пластина | 2 |
| 11 | J901220 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 15 | J931645 | Болт | 4 |
| 16 | A590916 | Пружинная шайба | 4 |
| 19 | J932055 | Болт | 4 |
| 20 | A590920 | Пружинная шайба | 4 |
| 23 | 3081569 | Проставка | 2 |
| 24 | 4397749 | Регулировочная шайба | 16 |
| 25 | 4397750 | Регулировочная шайба | 8 |
| 26 | 4397751 | Регулировочная шайба | 4 |
| 27 | J011240 | Болт с шайбой | 12 |
| 30 | 4397826 | Пластина скольжение | 2 |
| 31 | J011245 | Болт с шайбой | 4 |
| 34 | 4397824 | Пластина | 2 |
| 35 | 4190793 | Пружина | 2 |
| 38 | 4177074 | Палец | 2 |
| 39 | A761080 | Шплинт | 2 |
| 42 | 4397838 | Палец | 2 |
| 43 | 4001834 | Палец кольцо | 2 |
| 47 | 4396448 | Пружина | 1 |
| 48 | 4396447 | Пружина | 1 |
| 49 | 4397835 | Выключатель концевой | 1 |
| 50 | J460625 | Винт с шайбой | 3 |
| 51 | 9747144 | Ответная планка | 1 |
| 52 | J950012 | Гайка | 1 |
| 53 | 8068967 | Крышка | 1 |
| 54 | M430613 | Винт | 4 |
| 55 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
