Пилотные гидролинии (8) — HITACHI SCX700

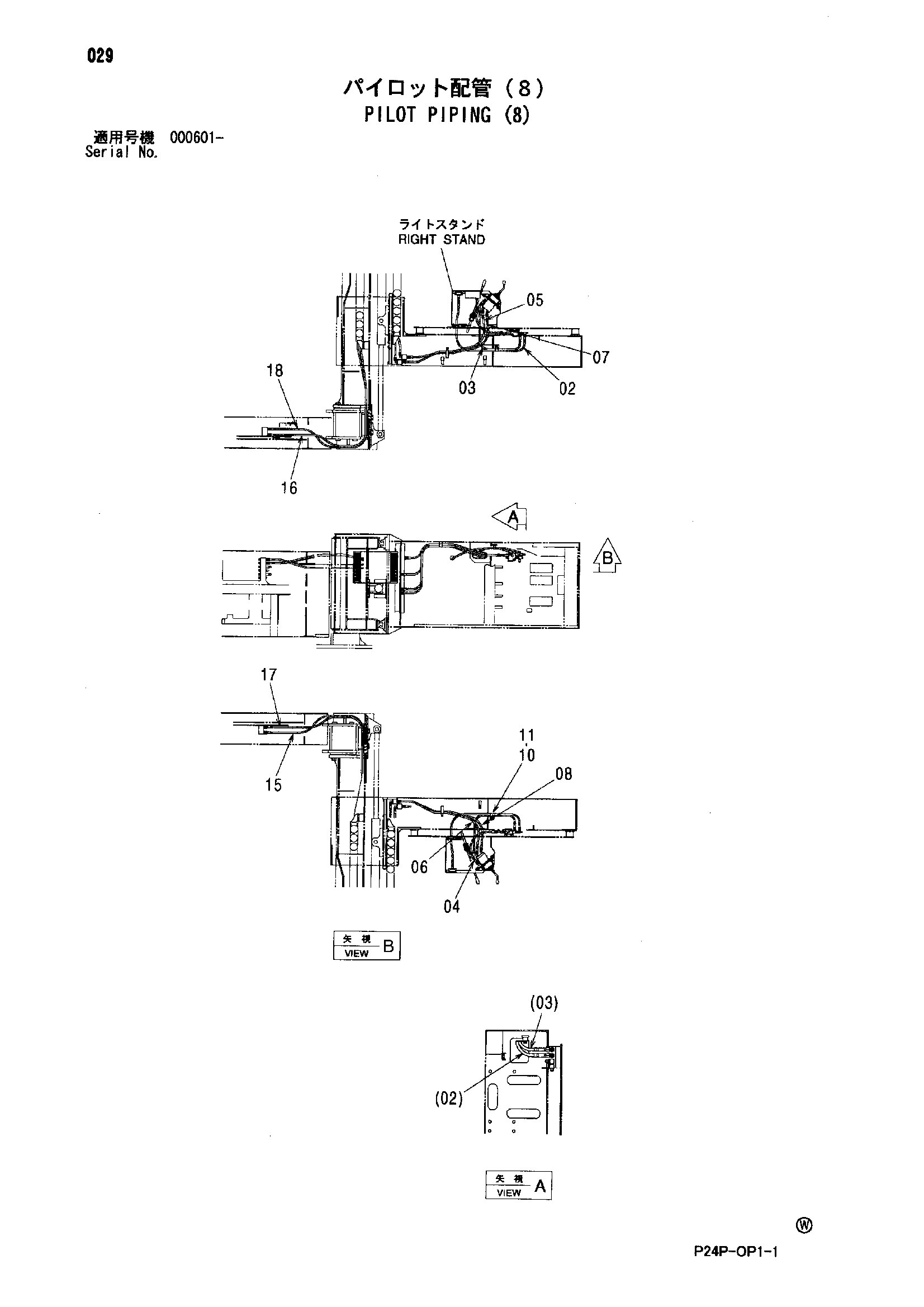

Заводская схема «Пилотные гидролинии (8)» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4630309 | Нейлоновый шланг | 1 |
| 03 | 4630322 | Нейлоновый шланг | 1 |
| 04 | 4630324 | Нейлоновый шланг | 1 |
| 05 | 4633170 | Пластиковый шланг | 1 |
| 06 | 4633171 | Пластиковый шланг | 1 |
| 07 | 4633174 | Пластиковый шланг | 1 |
| 08 | 4633175 | Пластиковый шланг | 1 |
| 10 | 4190292 | Зажим | 1 |
| 11 | J271025 | Болт с шайбой | 1 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 15 | 4633187 | Шланг | 1 |
| 16 | 4633188 | Шланг | 1 |
| 17 | 4633200 | Шланг | 1 |
| 18 | 4633193 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
