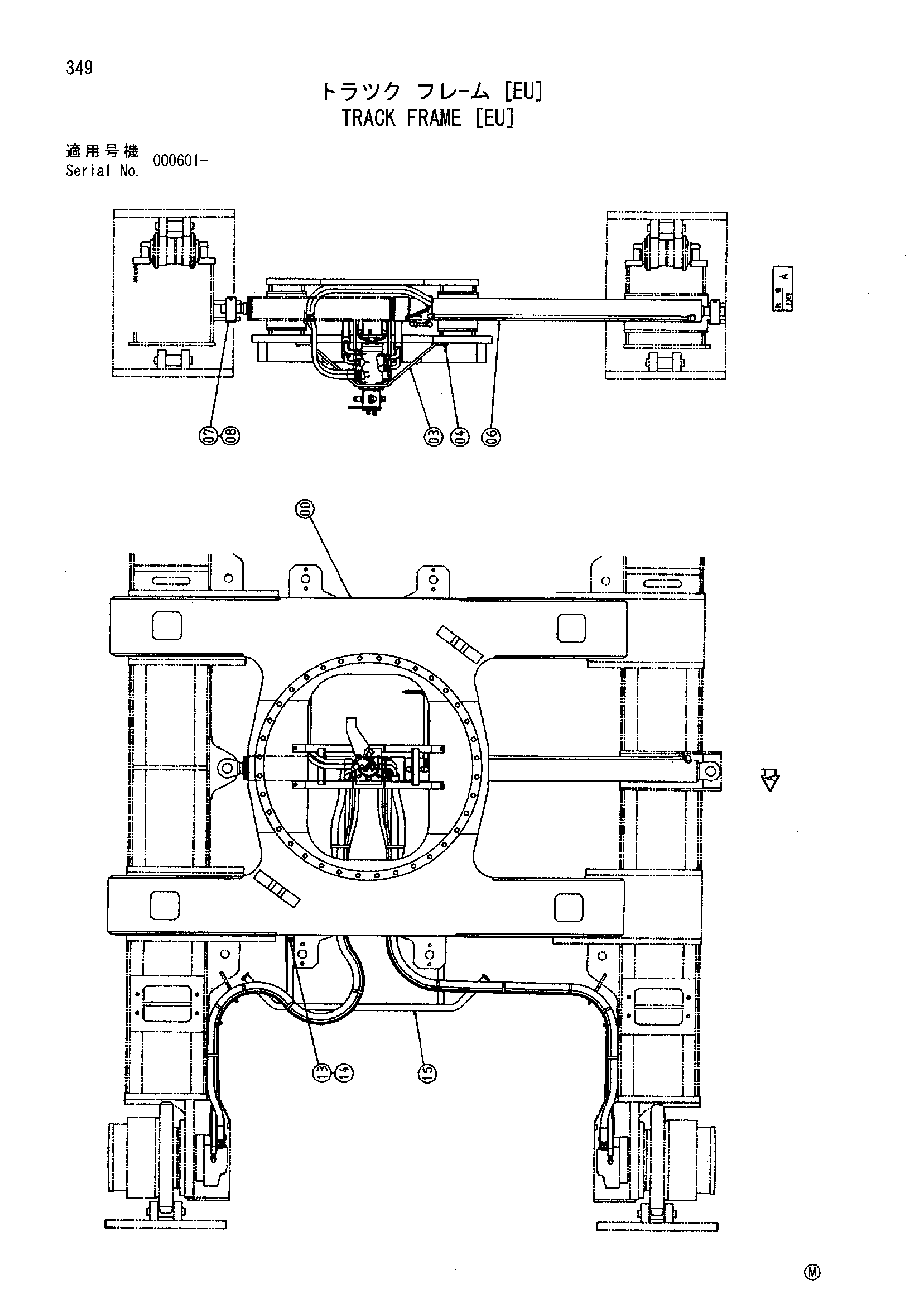

Гусеничная рама [EU] — HITACHI SCX700

Заводская схема «Гусеничная рама [EU]» для HITACHI SCX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6018724	Гусеничная рама	1
03	8078456	Кронштейн	1
04	J011235	Болт с шайбой	4
06	4364642	Гидроцилиндр. масляный	1
07	4369832	Палец	2
08	A761000	Шплинт	2
13	J912045	Болт	2
14	A590920	Пружинная шайба	2
15	8078608	Опора	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
